Grindex Solid

Grindex Solid — погружной насос. Приведены заводские данные для Solid, 50 Гц; однофазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

0,9 кВтМощность P2
pH 5–8Диапазон среды
38 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению1 фаза
Заводской код8123.281
Напорное присоединение по даташиту2”
Номинальная мощность P2 (даташит 2017)0,9 кВт
Макс. потребляемая мощность P1 (даташит 2017)1,2 кВт
Частота вращения (даташит 2017)2800 об/мин
Номинальный ток при 115 В (даташит 2017)11 А
Номинальный ток при 230 В (даташит 2017)5,2 А
Размер отверстий сетчатого фильтра / свободный проход38 мм
Высота насоса (даташит 2017)510 мм
Максимальная ширина (даташит 2017)263 мм
Масса по даташиту 201717 кг
Показатель pH по IOM5–8
Макс. глубина погружения по IOM5 м
Температура жидкости по IOM5–35 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 26

График рабочей области

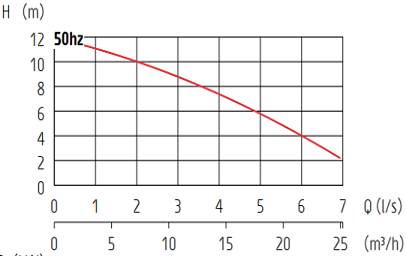

Заводские кривые Grindex Solid — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 26. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 26 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 6.0, 2021-07, PDF 39 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса напор насоса простыми словами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 5–8, погружение до 5 м, температура жидкости 5–35 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: как выбрать между классами и подбор по составу и pH.

Питание и монтаж

Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. как считают сечение кабеля

Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

По установке и питанию: Как подключить погружной насос, Насос с поплавком и Сухой ход насоса. Рядом стоит и другая беда — перегрев и как его не допустить.

Эксплуатация и ресурс

В абразивной среде износ проточной части — плановый расход, а не авария. Практика простая: зафиксировать подачу при вводе в работу и сравнивать её периодически, а комплект изнашиваемых деталей держать на складе.

После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5–8, погружение до 5 м, температура жидкости 5–35 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Обслуживание и ресурс: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Отдельно про уплотнение — сальник насоса.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: на что смотреть при покупке, проверка поставщика, как отличить оригинал от подделки, поставки в регионы, подбор по описанию задачи и аренда вместо покупки.

Соседние модели серии

Соседние модели сравнивают по рабочей точке и заводским данным. При переходе на другой типоразмер заново проверяют присоединения, габариты, массу, питание и условия обслуживания. Grindex Salvador Grindex Senior Grindex Sandy

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Перечень серии и порядок подбора: Грязевые насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что входит в гарантию? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

Как опускать насос в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
