Входная решётка и фильтр погружного насоса

Самая распространённая полевая «доработка» погружного насоса — снять входную решётку, потому что она забивается. Логика понятна: сетка мешает, без неё вода идёт свободнее. Результат тоже предсказуем — через некоторое время в проточной части оказывается камень или кусок арматуры, и ремонт обходится дороже, чем всё сэкономленное время. Разберёмся, зачем эта деталь нужна и что делать вместо её снятия.

Что делает входная решётка

Задача решётки — не фильтровать воду, а не пропустить внутрь то, что насос физически не способен переварить. Она рассчитана под конкретный агрегат: размер ячейки соотнесён с проходным размером проточной части, чтобы всё прошедшее через решётку прошло и дальше. Это защита от заклинивания колеса, а не от загрязнений как таковых. О том, как соотносятся включения и конструкция, — в статье «Проходной размер частиц у насоса».

Второе назначение — механическая защита самой гидравлики при опускании и подъёме агрегата: без решётки колесо легко повредить о край приямка или о дно.

Почему её нельзя снимать

• Заклинивание. Твёрдый предмет крупнее проходного сечения останавливает колесо — в лучшем случае срабатывает защита, в худшем повреждаются лопасти и вал.
• Ускоренный износ. Без ограничения на входе внутрь попадает больше крупной абразивной фракции, а она стачивает гидравлику быстрее мелкой взвеси; механизм описан в материале «Абразивный износ насоса».
• Потеря гарантии. Эксплуатация со снятыми защитными элементами — нарушение условий производителя со всеми последствиями.

Если решётка забивается постоянно, проблема не в ней, а в схеме установки или в классе насоса: скорее всего, среда тяжелее, чем предполагалось при покупке.

Когда нужен дополнительный фильтр, а когда он мешает

Отдельный фильтр или защитный кожух имеет смысл в двух ситуациях. Первая — насос работает в водоёме или резервуаре с крупным мусором: листья, ветки, полиэтилен. Внешняя сетка с крупной ячейкой снимает нагрузку с решётки и облегчает обслуживание. Вторая — нужно защитить именно источник, а не насос: например, не дать взвеси уйти в систему после агрегата.

А вот в загрязнённой воде со взвесью тонкий фильтр почти всегда вреден. Он мгновенно забивается, сопротивление на входе растёт, подача падает, и агрегат начинает работать в режиме, близком к перекрытому всасыванию, — с перегревом и кавитацией. Про физику этого явления — «Что такое кавитация». Для сред с песком и грунтом правильное решение не фильтр, а другой класс насоса: грязевой или шламовый.

Как поставить насос, чтобы решётка не забивалась

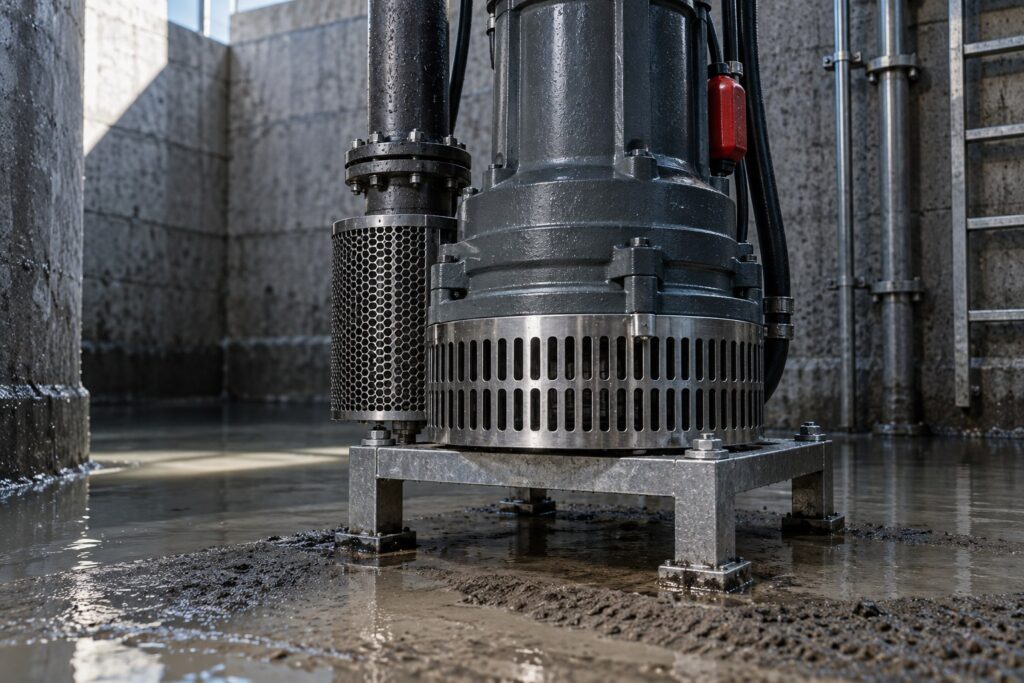

Правильная установка решает больше, чем любые дополнительные аксессуары: агрегат, приподнятый над слоем осадка, тянет заметно более чистую воду и живёт дольше. Схемы применительно к конкретным объектам разобраны в статьях «Осушение траншей и приямков» и «Водоотлив на стройплощадке».

Обслуживание входного узла

Регламент простой: перед запуском осмотреть решётку и убрать налипшее, после работы с грязной средой промыть проточную часть, периодически проверять целостность крепежа. Пункты входят в общий чек-лист из материалов «Проверка насоса перед запуском» и «Обслуживание дренажного насоса». Если решётка деформирована или проржавела — её меняют, а не выправляют: изменившийся зазор перестаёт соответствовать проходному размеру.

Отдельно стоит следить за отложениями: ил и песок, оставшиеся в корпусе после смены, при следующем пуске работают как абразив. Порядок промывки описан в статье «Чистка насоса от ила и песка».

Полезная привычка на объекте — фиксировать, как часто приходится чистить вход. Если интервал сокращается от недели к неделе, это объективный сигнал: либо среда изменилась по мере разработки выемки, либо агрегат опустился в слой осадка, либо класс насоса изначально не соответствует задаче. Такой простой учёт помогает поймать проблему до отказа, а не после, и обходится дешевле любого внепланового ремонта.

Частые вопросы

Можно ли поставить сетку мельче штатной? Не стоит: сопротивление на входе вырастет, подача упадёт, а насос будет перегреваться. Ячейку подбирает производитель под свою гидравлику.

Насос стал хуже качать — виновата решётка? Возможно, если она забита. Но причин больше: износ колеса, потери в линии, неверная рабочая точка. Диагностика — «Почему насос не качает воду».

Нужен ли фильтр при откачке пруда? Обычно достаточно штатной решётки плюс правильного размещения агрегата; см. «Насос для откачки пруда и водоёма».

Что делать, если в насос попал камень? Обесточить, поднять агрегат, извлечь предмет и осмотреть колесо на предмет повреждений — при деформации лопастей потребуется замена, см. «Замена рабочего колеса».

Вывод: входная решётка — часть конструкции, рассчитанная под конкретный насос, и снимать её нельзя. Если она постоянно забивается, меняйте схему установки или класс агрегата, а не защиту. Подскажем, что подойдёт под вашу среду, — напишите нам.
