Водоотлив из котлована на стройплощадке: как организовать и рассчитать
Водоотлив — это не «поставить насос», а инженерная схема со сбором, приёмным зумпфом, резервом и учётом притока. Разбираем открытый водоотлив, порядок расчёта, типовые ошибки и то, чем он отличается от водопонижения.
Водоотлив из котлована — первое, что организуют на мокрой площадке. Вода на стройплощадке останавливает работы быстрее любого другого фактора: размокает основание, невозможно бетонировать, техника вязнет, а откосы котлована начинают оплывать. При этом сам водоотлив редко проектируют всерьёз — чаще берут насос «какой есть» и надеются, что справится. Результат предсказуем: агрегат работает на пределе, выходит из строя в самый неподходящий момент, а простой стоит дороже нормального оборудования.

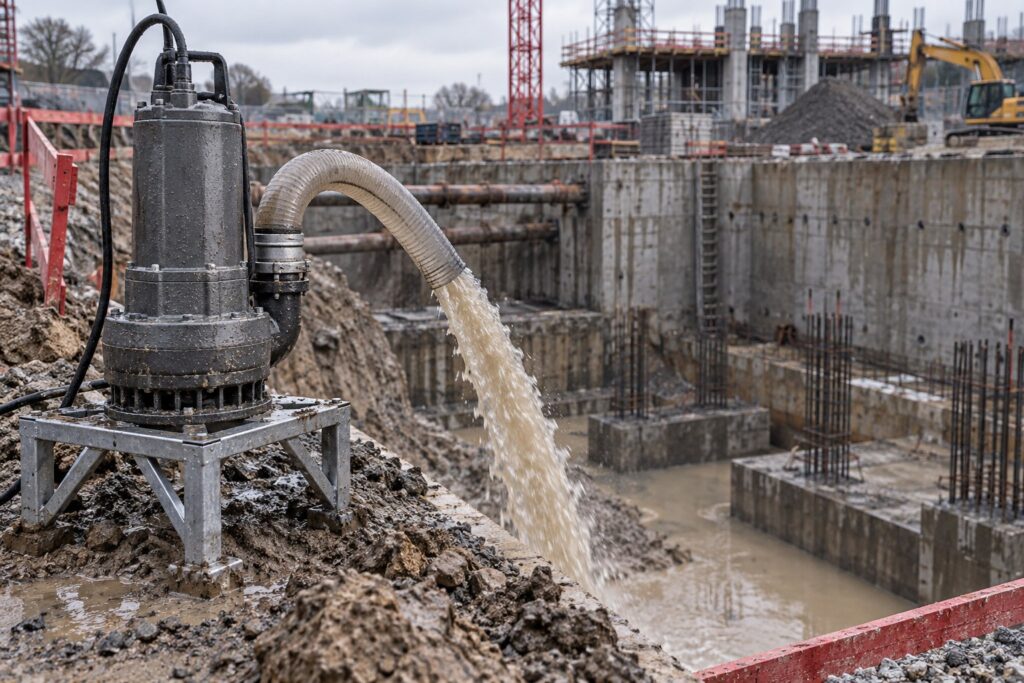

Что такое водоотлив
Водоотлив — это сбор и откачка воды, которая поступает в выемку, выработку или помещение. Его цель — вести работы на сухом месте. Термин используют в нескольких отраслях:
- Строительный водоотлив — из котлованов и траншей. Ему посвящена эта статья.
- Шахтный и карьерный — откачка воды из горных выработок, см. статью о шахтном и карьерном водоотливе.
- Судовой — откачка воды из трюмов, см. статью о насосе для трюма.
- Аварийный — из подвалов и тоннелей после затопления, см. статью об аварийной откачке.
Схема везде одна. Вода собирается в нижней точке. Насос с автоматикой откачивает её по напорной линии к месту сброса. Различаются приток, состав воды и требования к надёжности. Водоотлив из котлована — самый массовый случай: временный, но часто круглосуточный.
Водоотлив и водопонижение: не одно и то же
Термины часто путают, хотя решают они разные задачи. Открытый водоотлив — это сбор и откачка воды, которая уже поступила в выемку: дождевая, талая, фильтрационная. Вода стекает по уклону дна в водосборные канавы, оттуда в приямок-зумпф, и уже из зумпфа её забирает насос.
Водопонижение — это снижение уровня грунтовых вод вокруг выемки, чтобы вода в неё вообще не поступала; делается иглофильтрами или скважинами. Задача принципиально другая, и оборудование тоже. Ей посвящены материалы «Водопонижение на строительной площадке» и «Водопонижение при строительстве фундамента». На практике оба метода часто применяют вместе: водопонижение снимает основной приток, водоотлив убирает остаточную и поверхностную воду.
Открытый водоотлив: в каких грунтах он работает
Открытый водоотлив из котлована подходит, когда грунт держит откосы и дно. Это глины, суглинки, скальные и крупнообломочные грунты. Пески тоже подходят, если приток небольшой. В мелких и пылеватых песках всё иначе. Вода выходит через откосы и дно и выносит частицы грунта. Откосы оплывают, дно разуплотняется. Под соседними зданиями может начаться суффозия — см. статью о суффозии грунта. В таких грунтах применяют водопонижение иглофильтрами или скважинами. Признаки того, что открытого водоотлива мало: мутная вода с песком из откосов, «кипящее» дно, оплывшие борта.
Из чего состоит схема открытого водоотлива
- Уклоны дна и водосборные канавы. Вода должна сама идти к точке сбора, а не стоять лужами по всей площади.
- Приёмный зумпф (приямок). Углубление ниже отметки дна, куда стекает вода. Его делают с запасом по объёму, чтобы насос не работал в режиме частых пусков и не хватал воздух.
- Насос с автоматикой по уровню. Агрегат включается по мере наполнения зумпфа. Без этого либо кто-то дежурит у выключателя, либо насос рано или поздно уходит в сухой ход.
- Напорная линия и точка сброса. Куда именно уходит вода — вопрос не только гидравлики, но и согласований. Сброс должен быть разрешённым и не подмывать соседние участки.
- Резервный агрегат. На ответственных объектах закладывают второй насос: отказ единственного означает затопление выемки. Зимой к этому добавляется защита линии от мороза — см. статью об откачке воды зимой.
Дренаж котлована: канавки, зумпфы и пластовый дренаж
Дренаж котлована собирает воду со дна и откосов и отводит её к насосам. На время работ по дну прорезают неглубокие водосборные канавки с уклоном к зумпфам и засыпают их щебнем. Под фундаментной плитой часто устраивают пластовый дренаж — слой щебня или песка на геотекстиле с дренажными трубами. Он собирает воду под плитой во время строительства, а иногда остаётся и в постоянной системе дренажа здания. Вся вода приходит в зумпфы, откуда её забирают насосы с автоматикой — см. статью о насосе для зумпфа.
Водоотлив из котлована: как считают приток и подбирают насос
Расчёт сводится к оценке суммарного притока: фильтрация через дно и откосы плюс поверхностный сток от осадков плюс технологическая вода, если она есть. Точные цифры дают гидрогеологические изыскания (формулы и пример — в статье о расчёте водопонижения); на практике часто исходят из наблюдений в первые дни разработки и закладывают запас на ливень. Быстро проверить приток на месте помогает пробная откачка из зумпфа — см. статью об опытной откачке.
Дальше приток переводят в требуемую подачу. А высоту подъёма — в напор, обязательно с учётом потерь в линии. Длинный рукав малого диаметра съедает напор так, что насос, выбранный «по паспорту», в реальности не выходит на нужную производительность. Методика расчёта — в статьях «Производительность насоса», «Что такое напор насоса» и «Что такое рабочая точка насоса».
Отдельно оценивают среду. В начале работ из котлована обычно идёт относительно чистая вода, но по мере разработки в неё попадают грунт, песок и глина — и агрегат, подобранный на чистую воду, начинает изнашиваться. Поэтому для стройплощадки чаще берут насос с запасом по стойкости: дренажный из серии Grindex либо, при заметном содержании грунта, машину грязевой серии. Для траншей есть отдельный расчёт — см. статью о водоотливе из траншеи.
Типовые ошибки
| Ошибка | Чем оборачивается |
|---|---|
| Нет зумпфа, насос стоит прямо на дне | Засасывает грунт, работает на абразиве, быстрый износ |
| Насос подобран без запаса | Не справляется после дождя, площадка стоит |
| Нет автоматики по уровню | Сухой ход и сгоревший двигатель |
| Узкая или длинная напорная линия | Потери напора, фактическая подача ниже расчётной |
| Один агрегат без резерва | Отказ = затопление выемки и срыв графика |
| Сброс рядом с котлованом | Вода возвращается, откосы размывает |
Первая строка — самая частая и самая дорогая. Установка агрегата на твёрдое основание или подвес над дном продлевает ресурс в разы: подробности в материале «Абразивный износ насоса».
Водоотведение из котлована на период строительства
Водоотлив из котлована — только половина задачи. Вторая половина — решить, куда её отвести, пока идёт строительство. Схему водоотведения продумывают заранее и закладывают в проект производства работ, потому что от неё зависят длина напорной линии, напор насоса и согласования.
- Ливневая канализация. Самый удобный вариант в городе. Сброс во внешние сети согласуют с их владельцем и выполняют на условиях, которые он выдаёт.
- Рельеф, канава или овраг. Подходит на окраинах и загородных площадках. Сброс делают дальше от котлована и откосов, чтобы вода не вернулась обратно в выемку.
- Временный отстойник. Вода из котлована почти всегда мутная: в ней песок и глина. Перед сбросом её пропускают через отстойник или ёмкость, где оседает взвесь, а насос ставят так, чтобы он брал осветлённую воду.
- Бытовая канализация. Сбрасывать в неё воду из котлована без согласования нельзя: грунтовая вода с песком забивает сети.
Объём водоотведения равен тому, что даёт водоотлив из котлована: стоящая вода, приток и осадки за время, пока котлован открыт. Как это посчитать, объясняет статья о водоотливе из траншеи, а как отстаивать мутную воду — статья о насосе для отстойника.
Организация работ и документы
На объектах, где водоотлив включён в проект производства работ (см. статью о ППР на водоотлив и проекте водопонижения), его фиксируют документально: схема с расположением канав, зумпфов и точки сброса, объёмы откачки, режим работы. В сметах работы по водоотливу учитываются отдельными расценками, а на крупных объектах ведётся журнал водоотлива — по нему потом подтверждают фактические объёмы. Для подрядчика это не бюрократия, а основание для оплаты: неучтённый водоотлив оплачивается из собственного кармана.
С точки зрения эксплуатации важно назначить ответственного за оборудование: проверка уровня, состояние решётки и рукава, контроль работы автоматики. Регламент — в статьях «Проверка насоса перед запуском» и «Обслуживание дренажного насоса».
Частые вопросы
Какой насос нужен для котлована? Зависит от притока и от того, что в воде. Разбор с критериями — в статье «Насос для откачки котлована».
Сколько насосов ставить? Минимум один рабочий плюс резерв на ответственных объектах. При большом притоке иногда выгоднее два средних агрегата, чем один крупный, — см. «Параллельная работа насосов».
Что делать зимой? Учитывать промерзание линии и опорожнять её при остановках. Хранение оборудования описано в материале «Хранение насоса зимой».
Можно ли обойтись мотопомпой? На короткой разовой откачке — да, на постоянном водоотливе — нет: нужен присмотр и топливо. Сравнение — «Мотопомпа или погружной насос».
Вывод: водоотлив из котлована — это система: уклоны, зумпф, насос с автоматикой, напорная линия и резерв. Считать нужно приток и реальный напор, а насос выбирать с запасом по стойкости к грунту. Опишите нам параметры объекта — поможем собрать схему и подобрать оборудование.
