Типы шламовых насосов: погружные, горизонтальные, вертикальные

Типы шламовых насосов различаются не маркой, а исполнением. Разбираем, чем они отличаются на объекте и какое брать под ваш зумпф.

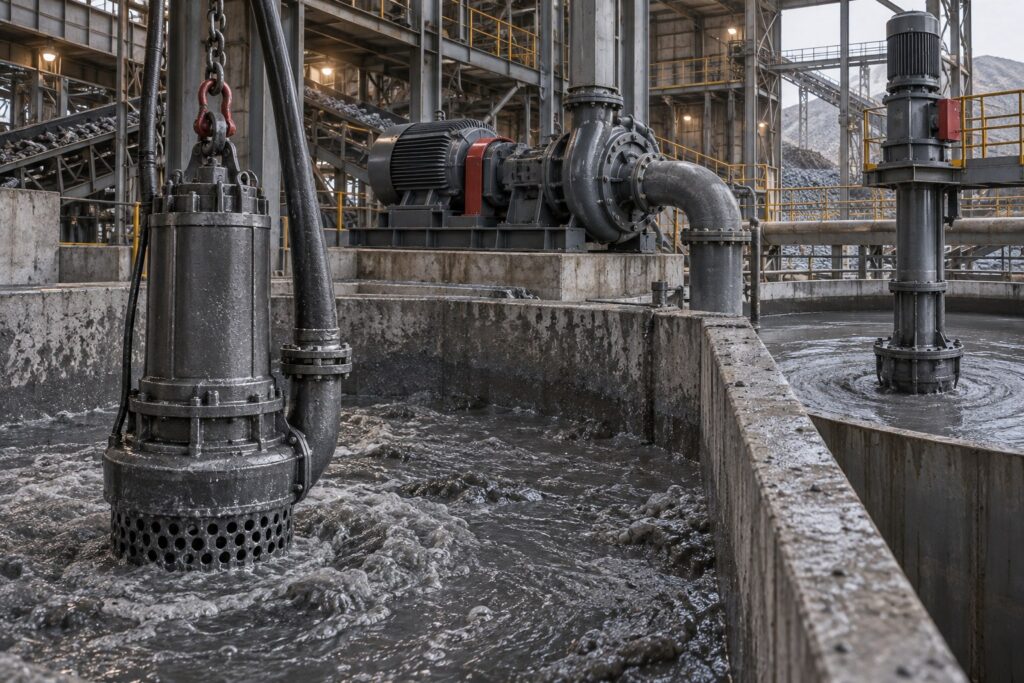

Погружной, горизонтальный и вертикальный шламовые насосы на промышленном объекте

Типы шламовых насосов различают не по бренду, а по тому, где стоит двигатель и как машина попадает в среду. От этого зависит всё остальное: обвязка, обслуживание, живучесть на абразиве и цена владения. Разберём четыре исполнения, которые реально встречаются на обогащении, в карьерах и на стройке.

Чем шламовый насос отличается от грязевого

Шламовый рассчитан на плотную абразивную смесь: пульпу, хвосты, осадок с песком и породной мелочью. У него толстостенная проточная часть, открытое или полуоткрытое колесо и запас по износу. Грязевой берёт воду с включениями, но плотную среду не тянет — подробнее об этой границе в разборе грязевой или шламовый насос.

Ошибка на этом шаге дороже ошибки в мощности. Машина будет качать, но проточная часть сработается за недели вместо сезонов. Механика износа описана в статье об абразивном износе насоса.

Погружной шламовый насос

Агрегат целиком опускают в зумпф или отстойник. Двигатель охлаждается перекачиваемой средой либо рубашкой охлаждения, всасывающей линии нет вообще.

  • Плюсы. Не нужна заливка и рама. Нечему кавитировать на всасе. Ставится за час, переносится краном или вручную в зависимости от массы.
  • Минусы. Для ревизии машину надо поднять. Кабель и ввод — уязвимое место, их берегут отдельно.
  • Где уместен. Зумпфы, приямки, карьерный водоотлив, временные и переносные схемы.

Grindex делает именно такие — это серия Bravo от 200 до 900. Младшие модели переставляют вручную, старшие вроде Bravo 900 стоят месяцами на одной точке. Старшую часть линейки открывает Bravo 700 на 37 кВт.

Горизонтальный шламовый насос

Классика обогатительных фабрик. Насос и двигатель стоят на общей раме рядом с зумпфом, среда подходит по всасывающему трубопроводу. Близкий класс машин для гидромеханизации описан в статье о грунтовом насосе.

  • Плюсы. Большие подачи и напоры. Сменные футеровки и вкладыши, ремонт без подъёма машины из среды.
  • Минусы. Нужны фундамент, рама и место. Всасывающая линия требует залива и не любит подсоса воздуха.
  • Где уместен. Стационарный передел с постоянным притоком и обслуживаемой площадкой.

Вертикальный и полупогружной

Промежуточное решение. Гидравлическая часть опущена в зумпф, двигатель вынесен наверх на опорную плиту, между ними длинный вал.

  • Плюсы. Под водой нет подшипников и торцевых уплотнений — меньше узлов, которые убивает абразив. Двигатель доступен всегда.
  • Минусы. Глубина погружения ограничена длиной вала. Конструкция требует жёсткой опоры и соосности.
  • Где уместен. Неглубокие стационарные зумпфы, где важен доступ к приводу.

Термины «вертикальный» и «полупогружной» в каталогах часто означают одно и то же исполнение. Уточняйте по чертежу, а не по названию.

Сравнение исполнений

ПризнакПогружнойГоризонтальныйВертикальный
Всасывающая линиянетнужнанет
Монтажопустить на тросрама и фундаментопорная плита
Доступ к двигателюпосле подъёмавсегдавсегда
Глубина заборадлина кабелявысота всасываниядлина вала
Мобильностьвысокаянизкаянизкая

Как выбрать тип шламового насоса под задачу

Считают четыре величины: приток, полный напор с потерями в линии, состав среды и питание на объекте. Методика с примерами — в материале как выбрать шламовый насос.

  • Зумпф глубокий, площадки под раму нет, машину переставляют — погружной.
  • Стационарный передел, большие объёмы, есть обслуживаемая площадка — горизонтальный.
  • Неглубокий зумпф и требование держать привод сухим — вертикальный.

Отдельно смотрят на колесо: открытое терпит абразив, закрытое даёт КПД. Разбор в статье о типах рабочих колёс. Если осадок слёживается на дне, нужна мешалка — об этом в материале насос с агитатором.

Типы шламовых насосов по колесу и материалу

  • Открытое колесо терпит крупные частицы и не забивается, но КПД у него ниже.
  • Закрытое колесо даёт больший КПД и напор, но хуже переносит крупное твёрдое.
  • Высокохромистый чугун хорошо держит крупный и острый абразив: песок, гравий, породную мелочь.
  • Резиновая футеровка лучше на мелких частицах: резина гасит удары и изнашивается медленнее металла.
  • Полиуретан занимает промежуточное место и подходит для мелкого абразива.

Поэтому типы шламовых насосов сравнивают не только по исполнению, но и по тому, из чего сделана проточная часть. Крупность частиц определяет материал, а режим работы — тип колеса. Как абразив изнашивает детали, объясняет статья об абразивном износе насоса.

Частые вопросы

Какой тип дешевле в эксплуатации? Сравнивать надо не цену, а стоимость часа работы с учётом замены изнашиваемых деталей. На переносных задачах выигрывает погружной, на стационарном потоке — горизонтальный с футеровками.

Можно ли поставить дренажный насос вместо шламового? Кратковременно да, но проточная часть сработается быстро. Граница разобрана в статье насос для откачки пульпы.

Что означает «полупогружной»? Обычно вертикальное консольное исполнение: гидравлика в среде, двигатель над зумпфом.

Бывают ли гидравлические шламовые насосы? Да, с приводом от гидростанции. Их берут там, где электропитания нет или оно запрещено по условиям площадки.

Вывод: исполнение выбирают по площадке и режиму, а не по каталогу. Переносные и глубокие зумпфы закрывают погружные машины — вся линейка в обзоре шламовых насосов Grindex Bravo. Производитель оборудования — шведская компания Grindex.
