Насос Grindex Bravo 200
Производитель: Grindex (Швеция)
Погружной шламовый насос, предназначенный для перекачки жидкости с большим количеством абразивных частиц, мощность 4,7 кВт.

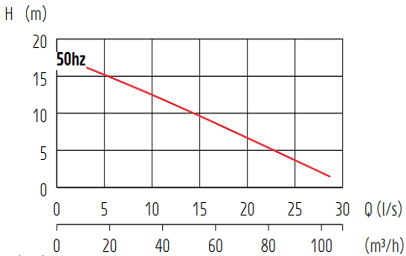

График рабочей области насоса Bravo 200 от Grindex
Характеристики насоса Bravo 200 от Grindex
| Параметр | Grindex Bravo 200 |
| Макс. высота подъема | 18 метров |
| Макс. производительность | 29,17 л/сек (105 м3/час) |
| Макс. глубина погружения | 20 м |
| Макс. диаметр тв. частиц | До 50 мм |
| Напорный патрубок | 4″ / 100 мм |
| Кабель | 20 метров: 4×2.5mm² + 2×1.5mm² |
| Габариты | 760 / 460 мм |
| Вес | 157 кг |
| Номинальная мощность | 4,7 кВт |
| Макс. потребляемая мощность | 5,7 кВт |
| Частота вращения | 1445 Об/мин |
| Номинальный ток при 400 В | 9,6 A |
| Показатель pH | 5,5-14 |
Где применяется
По назначению Bravo 200 относится к шламовому классу: под этим стоит понимать не отраслевую приписку, а требования к среде — состав, температуру, содержание твёрдой фазы.
Поэтому подбор идёт в два приёма: проверяют совместимость по жидкости (проход по твёрдым частицам — До 50 мм), после чего ищут рабочую точку по кривой.
Подробнее по теме: Перекачка пульпы и шлама, Насос для хвостохранилища, Насосы для обогатительной фабрики и Шламовые насосы Grindex Bravo.
Как подобрать под задачу
Обе цифры из таблицы — крайние точки характеристики, а не режим работы. Напор до 18 метров машина даёт при нулевой подаче, подачу до 29,17 л/сек (105 м3/час) — при нулевом напоре. Рабочая точка лежит между ними, и её находят по кривой: как читать характеристики, рабочая точка насоса. Если напор считают впервые — что такое напор насоса.
Считать нужно полный напор: высота подъёма плюс потери в линии. Диаметр линии не занижают относительно патрубка (4″ / 100 мм) — сужение забирает подачу и уводит насос из выгодной зоны: расчёт по напору и подаче, напорный рукав.
Проход включений — До 50 мм. Сверять его нужно с самой крупной фракцией, которая реально попадает в зону забора, а не со средним составом стока. Диапазон pH — 5,5-14; за его пределами берут исполнение из другого материала. Подробнее — проходной размер частиц, как выбрать насос под среду.
Разбор по шагам: чем дренажный отличается от грязевого и как кислотность среды влияет на выбор.
Питание и монтаж
По питанию: 4,7 кВт номинальной мощности и 5,7 кВт потребляемой. Рабочий ток 9,6 A. Если щит дальше стандартной длины кабеля, удлинение считают по току и длине — экономия на сечении оборачивается просадкой напряжения и перегревом — кабель насоса.
Питание трёхфазное. Перед пуском проверяют направление вращения: при обратном чередовании фаз насос работает, но подача заметно ниже паспортной — и это самая частая причина жалоб на «слабый» новый насос.
Кабель в поставке — 20 метров: 4×2.5mm² + 2×1.5mm². При весе 157 кг подъём за кабель недопустим: повреждённый ввод — частая причина отказа. Глубина погружения — до 20 м. Габариты 760 / 460 мм учитывают заранее, если насос опускают в приямок или колодец. Подробнее — монтаж насоса, ошибки эксплуатации.
Что почитать перед монтажом: Как подключить погружной насос, Насос с поплавком и Сухой ход насоса. Что делать, если машина греется — почему перегревается насос.
Эксплуатация и ресурс
Ресурс здесь определяет абразив. Изнашиваемые детали заказывают заранее: вторая закупочная процедура через полгода означает простой на весь срок поставки.
Промывка после смены в загрязнённой среде занимает минуты и экономит разборку: осадок внутри схватывается. Подробно — чистка насоса от ила и песка, как продлить ресурс насоса.
Границы применимости заданы не только кривой: глубина погружения 20 м, показатель pH 5,5-14. Их нарушение изнашивает не гидравлику, а уплотнительный узел, и обнаруживается это уже по протечке в масляной камере.
По эксплуатации: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Узел, с которого начинаются протечки — сальник и уплотнения.
Комплектация, поставка и документы
Комплектацию уточняют до заказа. Сам насос идёт с кабелем; напорная линия под патрубок 4″ / 100 мм, обратный клапан, трос и поплавок — отдельные позиции спецификации.
Длина кабеля в стандартной поставке — 20 метров: 4×2.5mm² + 2×1.5mm². Если щит дальше, удлинение закладывают в спецификацию сразу: докупать его на объекте дороже и дольше — что входит в поставку.
До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.
Что ещё уточняют до заказа: Что проверить перед покупкой, Как проверить поставщика Grindex, Оригинал Grindex: как отличить от подделки, Насосы Grindex в регионах России, Услуга подбора насоса под задачу и Аренда насоса.
Соседние модели серии
Соседние исполнения серии — Grindex Bravo 300, Grindex Bravo 400 и Grindex Bravo 500. Они отличаются гидравликой и двигателем при общей конструкции, поэтому переход между ними не меняет ни монтаж, ни обслуживание.
Выбор между ними делают по кривой, а не по таблице максимумов: сравнивают, какую подачу каждая модель даёт на требуемом напоре.
Перечень серии и порядок подбора: Шламовые насосы Grindex Bravo и Как выбрать насос Grindex под задачу.
Частые вопросы
Какую подачу даст насос на моей высоте? Точное значение читают по кривой характеристики: паспортные 18 метров и 29,17 л/сек (105 м3/час) — крайние точки, одновременно они не достигаются. Пришлите высоту подъёма и длину линии — посчитаем рабочую точку.
Что будет, если в воде более крупные включения? Проход у этой модели — До 50 мм. Более крупные фракции застревают в проточной части: подача падает, а машина может встать. В этом случае подбирают другой класс.
Можно ли запитать от бытовой сети? Нет, нужна трёхфазная сеть. Для бытовой сети в линейке есть однофазные модели.
Как оформляется гарантия? По паспорту с серийным номером. Не покрываются износ на абразиве, сухой ход и механические повреждения кабеля.
Сколько весит и войдёт ли в приямок? Вес — 157 кг, габариты 760 / 460 мм. Габарит проверяют до заказа: в узком колодце решает не масса, а диаметр.
Разборы по этим вопросам: как выбрать по питанию и что покрывает гарантия.
