Grindex Bravo 800

Grindex Bravo 800 — погружной насос. Приведены заводские данные для Bravo 800, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

45 кВтМощность P2
pH 5.5–14Диапазон среды
36 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению3 фазы
Заводской код8152.020
Напорное присоединение по даташиту6”
Номинальная мощность P2 (даташит 2017)45 кВт
Макс. потребляемая мощность P1 (даташит 2017)49 кВт
Частота вращения (даташит 2017)1475 об/мин
Номинальный ток при 230 В (даташит 2017)—
Номинальный ток при 400 В (даташит 2017)82 А
Номинальный ток при 500 В (даташит 2017)63 А
Размер отверстий сетчатого фильтра / свободный проход36 мм
Высота насоса (даташит 2017)1652 мм
Максимальная ширина (даташит 2017)875 мм
Масса по даташиту 2017613 кг
Показатель pH по IOM5.5–14
Макс. глубина погружения по IOM20 м
Температура жидкости по IOMне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 54

График рабочей области

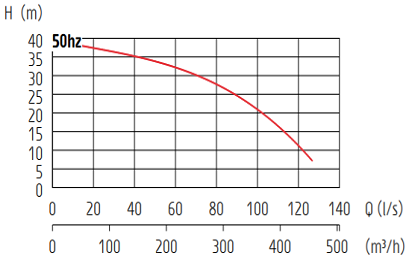

Заводские кривые Grindex Bravo 800 — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 54. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 54 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 1.0, 2026-05, PDF 46 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Условие охлаждения по IOM. Для установки S без охлаждающей рубашки уровень жидкости должен быть как минимум на 10 мм выше корпуса статора. Предел температуры не отменяет это условие.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики насоса что такое рабочая точка напор насоса простыми словами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт насоса по напору и подаче напорный рукав для насоса

По указанному IOM: pH 5.5–14, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Подробнее о подборе: как выбрать между классами и подбор по составу и pH.

Питание и монтаж

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. кабель насоса: длина и сечение

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Монтаж и подключение подробно: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Рядом стоит и другая беда — перегрев и как его не допустить.

Эксплуатация и ресурс

Ресурс здесь определяет абразив. Изнашиваемые детали заказывают заранее: вторая закупочная процедура через полгода означает простой на весь срок поставки.

Промывка после смены в загрязнённой среде занимает минуты и экономит разборку: осадок внутри схватывается. Подробно — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5.5–14, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

По эксплуатации: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Отдельно про уплотнение — сальник насоса.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Пакет документов — паспорт с серийным номером, руководство, сертификаты — предоставляем до оплаты. Сроки поставки подтверждаем в счёте: сертификаты и документы, доставка по России.

Документы, доставка и подбор: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Bravo 200, Grindex Bravo 300 и Grindex Bravo 400.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Шламовые насосы Grindex Bravo и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
