Grindex Bravo 400

Grindex Bravo 400 — погружной насос. Приведены заводские данные для Bravo 400, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

13,5 кВтМощность P2
pH 5.5–14Диапазон среды
30 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению3 фазы
Заводской код8148.020
Напорное присоединение по даташиту4”
Номинальная мощность P2 (даташит 2017)13,5 кВт
Макс. потребляемая мощность P1 (даташит 2017)16 кВт
Частота вращения (даташит 2017)1455 об/мин
Номинальный ток при 230 В (даташит 2017)47 А
Номинальный ток при 400 В (даташит 2017)28 А
Номинальный ток при 500 В (даташит 2017)21 А
Размер отверстий сетчатого фильтра / свободный проход30 мм
Высота насоса (даташит 2017)1148 мм
Максимальная ширина (даташит 2017)595 мм
Масса по даташиту 2017231 кг
Показатель pH по IOM5.5–14
Макс. глубина погружения по IOM20 м
Температура жидкости по IOMне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 50

График рабочей области

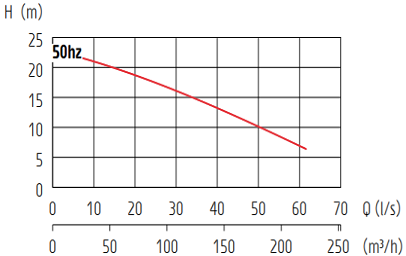

Заводские кривые Grindex Bravo 400 — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 50. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 50 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 1.0, 2026-05, PDF 46 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Условие охлаждения по IOM. Для установки S без охлаждающей рубашки уровень жидкости должен быть как минимум на 10 мм выше корпуса статора. Предел температуры не отменяет это условие.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса напор насоса простыми словами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 5.5–14, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: чем дренажный отличается от грязевого и как кислотность среды влияет на выбор.

Питание и монтаж

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. как считают сечение кабеля

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

По установке и питанию: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Рядом стоит и другая беда — перегрев и как его не допустить.

Эксплуатация и ресурс

В абразивной среде износ проточной части — плановый расход, а не авария. Практика простая: зафиксировать подачу при вводе в работу и сравнивать её периодически, а комплект изнашиваемых деталей держать на складе.

После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5.5–14, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Обслуживание и ресурс: когда менять рабочее колесо, от чего зависит ресурс, регламент обслуживания и консервация на зиму. Отдельно про уплотнение — сальник насоса.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Пакет документов — паспорт с серийным номером, руководство, сертификаты — предоставляем до оплаты. Сроки поставки подтверждаем в счёте: сертификаты и документы, доставка по России.

Документы, доставка и подбор: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

В серии есть более и менее производительные исполнения — Grindex Bravo 200, Grindex Bravo 300 и Grindex Bravo 500. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.

Соседнюю модель сравнивают по рабочей точке, допустимой области эксплуатации, составу жидкости и условиям монтажа. Решение принимают по заводскому графику и руководству выбранного исполнения.

Перечень серии и порядок подбора: Шламовые насосы Grindex Bravo и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Как оформляется гарантия? По паспорту с серийным номером. Не покрываются износ на абразиве, сухой ход и механические повреждения кабеля.

Сколько весит и войдёт ли в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
