Bravo 900
Grindex (Швеция)

Grindex Bravo 900

Grindex Bravo 900 — погружной насос. Приведены заводские данные для Bravo 900, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

70 кВтМощность P2
pH 5.5–14Диапазон среды
36 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению3 фазы
Заводской код8153.020
Напорное присоединение по даташиту6”
Номинальная мощность P2 (даташит 2017)70 кВт
Макс. потребляемая мощность P1 (даташит 2017)75 кВт
Частота вращения (даташит 2017)1475 об/мин
Номинальный ток при 230 В (даташит 2017)—
Номинальный ток при 400 В (даташит 2017)132 А
Номинальный ток при 500 В (даташит 2017)102 А
Размер отверстий сетчатого фильтра / свободный проход36 мм
Высота насоса (даташит 2017)1779 мм
Максимальная ширина (даташит 2017)875 мм
Масса по даташиту 2017845 кг
Показатель pH по IOM5.5–14
Макс. глубина погружения по IOM20 м
Температура жидкости по IOMне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 55

График рабочей области

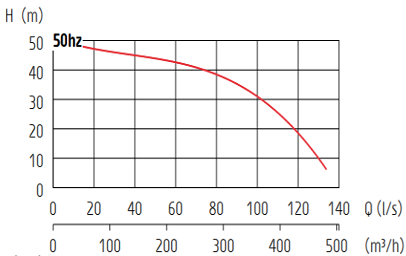

Заводские кривые Grindex Bravo 900 — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 55. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 55 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 1.0, 2026-05, PDF 46 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Условие охлаждения по IOM. Для установки S без охлаждающей рубашки уровень жидкости должен быть как минимум на 10 мм выше корпуса статора. Предел температуры не отменяет это условие.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики насоса что такое рабочая точка что такое напор насоса

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт насоса по напору и подаче напорный рукав для насоса

По указанному IOM: pH 5.5–14, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Подробнее о подборе: Дренажный или грязевой насос и pH среды и подбор насоса.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Что делать, если машина греется — почему перегревается насос.

Эксплуатация и ресурс

Абразив стачивает гидравлику постепенно, и первым это видно по подаче. Регулярный замер при неизменных условиях показывает износ задолго до отказа.

Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5.5–14, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Регламент и типовые ошибки: когда менять рабочее колесо, от чего зависит ресурс, регламент обслуживания и консервация на зиму. Узел, с которого начинаются протечки — сальник и уплотнения.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: на что смотреть при покупке, проверка поставщика, как отличить оригинал от подделки, поставки в регионы, подбор по описанию задачи и аренда вместо покупки.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Bravo 200, Grindex Bravo 300 и Grindex Bravo 400.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Шламовые насосы Grindex Bravo и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что входит в гарантию? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

Как опускать насос в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
