Grindex Inox Major
Grindex Inox Major — погружной насос. Приведены заводские данные для Major Inox N, Major Inox H, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.
Характеристики
| Параметр | Major Inox N | Major Inox H |
|---|---|---|
| Частота для приведённых данных | 50 Гц | 50 Гц |
| Электропитание по исполнению | 3 фазы | 3 фазы |
| Заводской код | 8116.390 | 8116.390 |
| Напорное присоединение по даташиту | 4” | 3” |
| Номинальная мощность P2 (даташит 2017) | 6,3 кВт | 6,3 кВт |
| Макс. потребляемая мощность P1 (даташит 2017) | 7,3 кВт | 7,3 кВт |
| Частота вращения (даташит 2017) | 2840 об/мин | 2840 об/мин |
| Номинальный ток при 230 В (даташит 2017) | — | — |
| Номинальный ток при 400 В (даташит 2017) | 12 А | 12 А |
| Номинальный ток при 500 В (даташит 2017) | 9,4 А | 9,4 А |
| Размер отверстий сетчатого фильтра / свободный проход | 8,5 мм | 8,5 мм |
| Высота насоса (даташит 2017) | 665 мм | 665 мм |
| Максимальная ширина (даташит 2017) | 333 мм | 333 мм |
| Масса по даташиту 2017 | 65 кг | 65 кг |
| Показатель pH по IOM | 2–10 | 2–10 |
| Макс. глубина погружения по IOM | 20 м | 20 м |
| Температура жидкости по IOM | не выше 40 °C | не выше 40 °C |
| Кабель: длина и сечение | По электрическому исполнению и комплектации | По электрическому исполнению и комплектации |
| Расход и напор | По заводской кривой своего исполнения, 50 Гц | По заводской кривой своего исполнения, 50 Гц |
| Редакция табличного даташита | Pump Handbook, 2017-05, стр. 35 | Pump Handbook, 2017-05, стр. 35 |

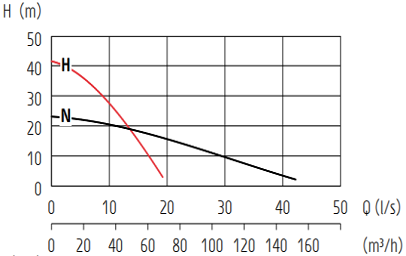

График рабочей области

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 35. Исполнение и фазность — по обозначениям на листе.
Почему Grindex
Заводские данные
Код, исполнение и частота питания
Документация
Паспорт, график и размерный чертёж
Рабочая точка
Подбор по подаче и полному напору
Точное исполнение
Сверка комплектации и шильдика
Где применяется
Заводские размерные чертежи
Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.
Увеличить чертёжОригинал Grindex (PDF)
Как подобрать под задачу
Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 35 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 7.0, 2021-07, PDF 39 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.
Расхождение редакций. IOM указывает 2820 об/мин, Handbook 2017 — 2840 об/мин; требуется сверка редакции и шильдика.
Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. методика расчёта
Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. напорный рукав рабочая точка насоса напор насоса простыми словами
По указанному IOM: pH 2–10, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду
По теме подбора: как разбирать таблицу характеристик, как выбрать между классами и подбор по составу и pH.
Питание и монтаж
Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. как считают сечение кабеля
Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.
Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации
По установке и питанию: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Рядом стоит и другая беда — перегрев и как его не допустить.
Эксплуатация и ресурс
Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.
Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.
По указанному IOM: pH 2–10, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.
Регламент и типовые ошибки: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Отдельно про уплотнение — сальник насоса.
Комплектация, поставка и документы
Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.
Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку
Пакет документов — паспорт с серийным номером, руководство, сертификаты — предоставляем до оплаты. Сроки поставки подтверждаем в счёте: сертификаты и документы, доставка по России.
Документы, доставка и подбор: на что смотреть при покупке, проверка поставщика, как отличить оригинал от подделки, поставки в регионы, подбор по описанию задачи и аренда вместо покупки.
Соседние модели серии
В серии есть более и менее производительные исполнения — Grindex Inox Minette, Grindex Inox Master и Grindex Inox Mega. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.
Соседнюю модель сравнивают по рабочей точке, допустимой области эксплуатации, составу жидкости и условиям монтажа. Решение принимают по заводскому графику и руководству выбранного исполнения.
Перечень серии и порядок подбора: Нержавеющие насосы Grindex Inox и Как выбрать насос Grindex под задачу.
Частые вопросы
Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.
Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.
Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.
Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
Смежные материалы: как выбрать по питанию и что покрывает гарантия.
