Inox Mega
Grindex (Швеция)

Grindex Inox Mega

Grindex Inox Mega — погружной насос. Приведены заводские данные для Mega Inox N, Mega Inox H, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

85 кВтМощность P2
pH RSiC: 2–10; WCCR: 3–14Диапазон среды
10 ммПроход / фильтр

Характеристики

ПараметрMega Inox NMega Inox H
Частота для приведённых данных50 Гц50 Гц
Электропитание по исполнению3 фазы3 фазы
Заводской код8124.3908124.390
Напорное присоединение по даташиту6”4”
Номинальная мощность P2 (даташит 2017)85 кВт85 кВт
Макс. потребляемая мощность P1 (даташит 2017)90 кВт90 кВт
Частота вращения (даташит 2017)2965 об/мин2965 об/мин
Номинальный ток при 400 В (даташит 2017)141 А141 А
Номинальный ток при 500 В (даташит 2017)111 А111 А
Номинальный ток при 1000 В (даташит 2017)56 А56 А
Размер отверстий сетчатого фильтра / свободный проход10 мм10 мм
Высота насоса (даташит 2017)770 мм1250 мм
Диаметр (даташит 2017)620 мм620 мм
Максимальная ширина (даташит 2017)1180 мм700 мм
Масса по даташиту 2017925 кг1015 кг
Показатель pH по IOMRSiC: 2–10; WCCR: 3–14RSiC: 2–10; WCCR: 3–14
Макс. глубина погружения по IOM75 м75 м
Температура жидкости по IOMне выше 40 °Cне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 37Pump Handbook, 2017-05, стр. 37

График рабочей области

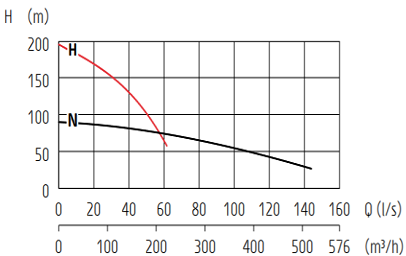

Заводские кривые Grindex Inox Mega — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 37. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Размерный чертёж Grindex Inox Mega — 8124.390/.400 Mega · PDF 52 · N · код .390/.400Увеличить чертёж
8124.390/.400 Mega · PDF 52 · N · код .390/.400
Оригинал Grindex (PDF)
Размерный чертёж Grindex Inox Mega — 8124.390/.400 Mega · PDF 53 · H · код .390/.400Увеличить чертёж
8124.390/.400 Mega · PDF 53 · H · код .390/.400
Оригинал Grindex (PDF)
Размерный чертёж Grindex Inox Mega — 8124.390/.400 Mega · PDF 54 · Вид B–B и масса · код .390/.400Увеличить чертёж
8124.390/.400 Mega · PDF 54 · Вид B–B и масса · код .390/.400
Оригинал Grindex (PDF)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 37 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 7.0, 2019-12, PDF 49 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Расхождение редакций. Для кода 8124.390 IOM указывает максимальную P1 92 кВт, Handbook 2017 — 90 кВт. Значение P1 в таблице относится к Handbook 2017. pH зависит от материала уплотнения: RSiC или WCCR.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики насоса что такое рабочая точка объяснение с примерами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт насоса по напору и подаче напорный рукав для насоса

По указанному IOM: pH RSiC: 2–10; WCCR: 3–14, погружение до 75 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Подробнее о подборе: чем дренажный отличается от грязевого и как кислотность среды влияет на выбор.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.

Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH RSiC: 2–10; WCCR: 3–14, погружение до 75 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Регламент и типовые ошибки: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

Соседние модели сравнивают по рабочей точке и заводским данным. При переходе на другой типоразмер заново проверяют присоединения, габариты, массу, питание и условия обслуживания. Grindex Inox Minette Grindex Inox Major Grindex Inox Master

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Перечень серии и порядок подбора: Нержавеющие насосы Grindex Inox и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
