Inox Minette
Grindex (Швеция)

Grindex Inox Minette

Grindex Inox Minette — погружной насос. Приведены заводские данные для Minette Inox N, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

2,0 кВтМощность P2
pH 2–10Диапазон среды
7,5 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению3 фазы
Заводской код8115.390
Напорное присоединение по даташиту3”
Номинальная мощность P2 (даташит 2017)2,0 кВт
Макс. потребляемая мощность P1 (даташит 2017)2,6 кВт
Частота вращения (даташит 2017)2715 об/мин
Номинальный ток при 230 В (даташит 2017)7,7 А
Номинальный ток при 400 В (даташит 2017)4,4 А
Номинальный ток при 500 В (даташит 2017)3,4 А
Размер отверстий сетчатого фильтра / свободный проход7,5 мм
Высота насоса (даташит 2017)535 мм
Максимальная ширина (даташит 2017)300 мм
Масса по даташиту 201744 кг
Показатель pH по IOM2–10
Макс. глубина погружения по IOM20 м
Температура жидкости по IOMне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 34

График рабочей области

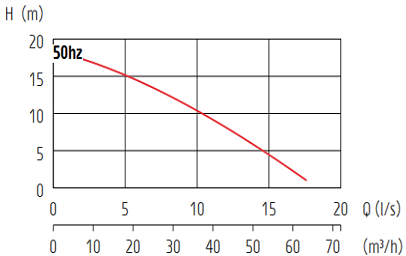

Заводские кривые Grindex Inox Minette — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 34. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 34 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 7.0, 2021-07, PDF 39 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Расхождение редакций. IOM указывает 2680 об/мин, Handbook 2017 — 2715 об/мин; требуется сверка редакции и шильдика.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса объяснение с примерами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 2–10, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: чем дренажный отличается от грязевого и как кислотность среды влияет на выбор.

Питание и монтаж

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. кабель насоса: длина и сечение

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Монтаж и подключение подробно: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

Ресурс в этой среде определяется не износом гидравлики, а режимом: циклы «пуск-остановка» каждые несколько минут изнашивают двигатель быстрее непрерывной работы.

Промывка после смены в загрязнённой среде занимает минуты и экономит разборку: осадок внутри схватывается. Подробно — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 2–10, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

По эксплуатации: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: Что проверить перед покупкой, Как проверить поставщика Grindex, Оригинал Grindex: как отличить от подделки, Насосы Grindex в регионах России, Услуга подбора насоса под задачу и Аренда насоса.

Соседние модели серии

В серии есть более и менее производительные исполнения — Grindex Inox Major, Grindex Inox Master и Grindex Inox Mega. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.

Соседнюю модель сравнивают по рабочей точке, допустимой области эксплуатации, составу жидкости и условиям монтажа. Решение принимают по заводскому графику и руководству выбранного исполнения.

Перечень серии и порядок подбора: Нержавеющие насосы Grindex Inox и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что входит в гарантию? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

Как опускать насос в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
