Primo D4
Grindex (Швеция)

Grindex Primo D4

Grindex Primo D4 — погружной насос. Приведены заводские данные для Primo D4, 50 Гц; однофазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

0,4 кВтМощность P2
pH 6,5–8Диапазон среды
7,5 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению1 фаза
Заводской код5182210
Напорное присоединение по даташиту2”
Номинальная мощность P2 (даташит 2017)0,4 кВт
Макс. потребляемая мощность P1 (даташит 2017)0,65 кВт
Частота вращения (даташит 2017)2800 об/мин
Номинальный ток при 115 В (даташит 2017)5,8 А
Номинальный ток при 230 В (даташит 2017)2,8 А
Размер отверстий сетчатого фильтра / свободный проход7,5 мм
Высота насоса (даташит 2017)340 мм
Максимальная ширина (даташит 2017)183 мм
Масса по даташиту 20179 кг
Показатель pH по IOM6,5–8
Макс. глубина погружения по IOM5 м
Температура жидкости по IOM5–32 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 59

График рабочей области

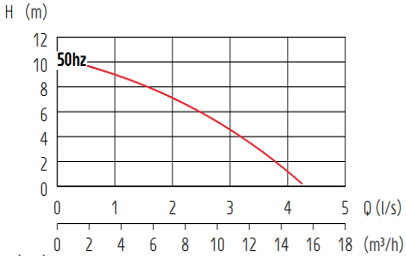

Заводские кривые Grindex Primo D4 — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 59. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Руководство Grindex Primo, редакция 2.0 (2016-10). Схема общая для D4/D8: значения обозначений 1–6 находятся на втором листе, в столбце своей модели. Там же приведены пояснения к уровням жидкости.

Размерный чертёж Grindex Primo D4 — D4 / D8 · размерная схема WS008260A · IOM 2.0, 2016-10 · PDF 118Увеличить чертёж
D4 / D8 · размерная схема WS008260A · IOM 2.0, 2016-10 · PDF 118
Руководство Grindex (PDF, копия Elmodan)
Размерный чертёж Grindex Primo D4 — D4 / D8 · таблица размеров и пояснения *1 / *2 · IOM 2.0, 2016-10 · PDF 119Увеличить чертёж
D4 / D8 · таблица размеров и пояснения *1 / *2 · IOM 2.0, 2016-10 · PDF 119
Руководство Grindex (PDF, копия Elmodan)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 59 — код, электрические данные, справочные размеры и масса. IOM Primo 2.0, 2016-10, английский оригинал, PDF 6 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики насоса что такое рабочая точка напор насоса простыми словами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт насоса по напору и подаче напорный рукав для насоса

По указанному IOM: pH 6,5–8, погружение до 5 м, температура жидкости 5–32 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Подробнее о подборе: как выбрать между классами и подбор по составу и pH.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для этого исполнения предусмотрено однофазное питание. При подборе проверьте напряжение, ток и рабочую точку по заводским данным; фазность сама по себе не определяет пригодность для постоянной работы. однофазный или трёхфазный насос

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: Как подключить погружной насос, Насос с поплавком и Сухой ход насоса. Рядом стоит и другая беда — перегрев и как его не допустить.

Эксплуатация и ресурс

Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.

Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 6,5–8, погружение до 5 м, температура жидкости 5–32 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Регламент и типовые ошибки: Замена рабочего колеса, Срок службы погружного насоса, Обслуживание насоса и Хранение насоса зимой. Отдельно про уплотнение — сальник насоса.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Пакет документов — паспорт с серийным номером, руководство, сертификаты — предоставляем до оплаты. Сроки поставки подтверждаем в счёте: сертификаты и документы, доставка по России.

Документы, доставка и подбор: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

В серии есть более и менее производительные исполнения — Grindex Primo D8, Grindex Primo S4 и Grindex Primo S8. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.

Соседнюю модель сравнивают по рабочей точке, допустимой области эксплуатации, составу жидкости и условиям монтажа. Решение принимают по заводскому графику и руководству выбранного исполнения.

Перечень серии и порядок подбора: Однофазные насосы Grindex Primo и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
