Primo D8
Grindex (Швеция)

Grindex Primo D8

Grindex Primo D8 — погружной насос. Приведены заводские данные для Primo D8, 50 Гц; однофазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

0,75 кВтМощность P2
pH 6,5–8Диапазон среды
7,5 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению1 фаза
Заводской код5182230
Напорное присоединение по даташиту2”
Номинальная мощность P2 (даташит 2017)0,75 кВт
Макс. потребляемая мощность P1 (даташит 2017)1,2 кВт
Частота вращения (даташит 2017)2800 об/мин
Номинальный ток при 115 В (даташит 2017)10,6 А
Номинальный ток при 230 В (даташит 2017)5,2 А
Размер отверстий сетчатого фильтра / свободный проход7,5 мм
Высота насоса (даташит 2017)384 мм
Максимальная ширина (даташит 2017)183 мм
Масса по даташиту 201713 кг
Показатель pH по IOM6,5–8
Макс. глубина погружения по IOM5 м
Температура жидкости по IOM5–32 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 60

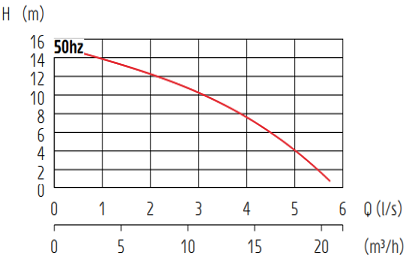

График рабочей области

Заводские кривые Grindex Primo D8 — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 60. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Руководство Grindex Primo, редакция 2.0 (2016-10). Схема общая для D4/D8: значения обозначений 1–6 находятся на втором листе, в столбце своей модели. Там же приведены пояснения к уровням жидкости.

Размерный чертёж Grindex Primo D8 — D4 / D8 · размерная схема WS008260A · IOM 2.0, 2016-10 · PDF 118Увеличить чертёж
D4 / D8 · размерная схема WS008260A · IOM 2.0, 2016-10 · PDF 118
Руководство Grindex (PDF, копия Elmodan)
Размерный чертёж Grindex Primo D8 — D4 / D8 · таблица размеров и пояснения *1 / *2 · IOM 2.0, 2016-10 · PDF 119Увеличить чертёж
D4 / D8 · таблица размеров и пояснения *1 / *2 · IOM 2.0, 2016-10 · PDF 119
Руководство Grindex (PDF, копия Elmodan)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 60 — код, электрические данные, справочные размеры и масса. IOM Primo 2.0, 2016-10, английский оригинал, PDF 6 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса что такое напор насоса

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 6,5–8, погружение до 5 м, температура жидкости 5–32 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: Дренажный или грязевой насос и pH среды и подбор насоса.

Питание и монтаж

Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. кабель насоса: длина и сечение

Для этого исполнения предусмотрено однофазное питание. При подборе проверьте напряжение, ток и рабочую точку по заводским данным; фазность сама по себе не определяет пригодность для постоянной работы. однофазный или трёхфазный насос

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Монтаж и подключение подробно: Как подключить погружной насос, Насос с поплавком и Сухой ход насоса. Что делать, если машина греется — почему перегревается насос.

Эксплуатация и ресурс

В чистой и слабозагрязнённой воде машина работает годами без вмешательства. Ресурс сокращают две вещи: работа в осадке и частые пуски на малом объёме.

После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 6,5–8, погружение до 5 м, температура жидкости 5–32 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Обслуживание и ресурс: Замена рабочего колеса, Срок службы погружного насоса, Обслуживание насоса и Хранение насоса зимой. Узел, с которого начинаются протечки — сальник и уплотнения.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Документы передаём до оплаты: паспорт с серийным номером, руководство по эксплуатации, сертификаты. Отгрузка со склада или под заказ — сроки подтверждаем письменно: сертификаты и документы, доставка по России.

По поставке и проверке: Что проверить перед покупкой, Как проверить поставщика Grindex, Оригинал Grindex: как отличить от подделки, Насосы Grindex в регионах России, Услуга подбора насоса под задачу и Аренда насоса.

Соседние модели серии

Соседние модели сравнивают по рабочей точке и заводским данным. При переходе на другой типоразмер заново проверяют присоединения, габариты, массу, питание и условия обслуживания. Grindex Primo D4 Grindex Primo S4 Grindex Primo S8

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Перечень серии и порядок подбора: Однофазные насосы Grindex Primo и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
