Primo S4
Grindex (Швеция)

Grindex Primo S4

Grindex Primo S4 — погружной насос. Приведены заводские данные для Primo S4, 50 Гц; однофазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

0,4 кВтМощность P2
pH 6,5–8Диапазон среды
25 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению1 фаза
Заводской код5182220
Напорное присоединение по даташиту2”
Номинальная мощность P2 (даташит 2017)0,4 кВт
Макс. потребляемая мощность P1 (даташит 2017)0,65 кВт
Частота вращения (даташит 2017)2800 об/мин
Номинальный ток при 115 В (даташит 2017)5,8 А
Номинальный ток при 230 В (даташит 2017)2,8 А
Размер отверстий сетчатого фильтра / свободный проход25 мм
Высота насоса (даташит 2017)373 мм
Максимальная ширина (даташит 2017)241 мм
Масса по даташиту 201710 кг
Показатель pH по IOM6,5–8
Макс. глубина погружения по IOM5 м
Температура жидкости по IOM5–32 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 61

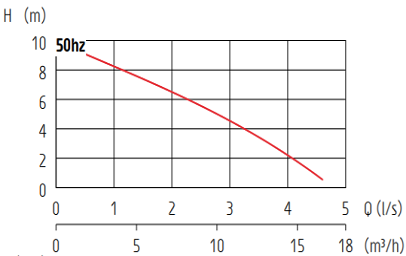

График рабочей области

Заводские кривые Grindex Primo S4 — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 61. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Руководство Grindex Primo, редакция 2.0 (2016-10). Схема общая для S4/S8: размеры берите из столбца своей модели. Пояснения *1/*2 к уровням жидкости и таблица массы — на втором листе.

Размерный чертёж Grindex Primo S4 — S4 / S8 · размерная схема WS008260A и таблица · IOM 2.0, 2016-10 · PDF 120Увеличить чертёж
S4 / S8 · размерная схема WS008260A и таблица · IOM 2.0, 2016-10 · PDF 120
Руководство Grindex (PDF, копия Elmodan)
Размерный чертёж Grindex Primo S4 — Пояснения *1 / *2 и масса D4 / D8 / S4 / S8 · IOM 2.0, 2016-10 · PDF 121Увеличить чертёж
Пояснения *1 / *2 и масса D4 / D8 / S4 / S8 · IOM 2.0, 2016-10 · PDF 121
Руководство Grindex (PDF, копия Elmodan)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 61 — код, электрические данные, справочные размеры и масса. IOM Primo 2.0, 2016-10, английский оригинал, PDF 6 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса объяснение с примерами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 6,5–8, погружение до 5 м, температура жидкости 5–32 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: Дренажный или грязевой насос и pH среды и подбор насоса.

Питание и монтаж

Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. как считают сечение кабеля

Для этого исполнения предусмотрено однофазное питание. При подборе проверьте напряжение, ток и рабочую точку по заводским данным; фазность сама по себе не определяет пригодность для постоянной работы. однофазный или трёхфазный насос

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

По установке и питанию: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.

Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 6,5–8, погружение до 5 м, температура жидкости 5–32 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Регламент и типовые ошибки: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Primo D4, Grindex Primo D8 и Grindex Primo S8.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Однофазные насосы Grindex Primo и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Как оформляется гарантия? По паспорту с серийным номером. Не покрываются износ на абразиве, сухой ход и механические повреждения кабеля.

Сколько весит и войдёт ли в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
