Насос Grindex Maxi N/H/L
Производитель: Grindex (Швеция)
Популярный дренажный насос применяется в строительстве, горной добыче, промышленности, мощность 37 кВт, для перекачки жидкости с pH 5-8, диаметр твердых включений до 12мм.

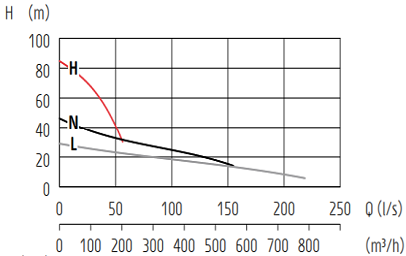

График рабочей области насоса Maxi N/H/L от Grindex
Характеристики насоса Maxi N/H/L от Grindex
| Параметр | Maxi L | Maxi N | Maxi H |
| Макс. высота подъема | 23 метров | 47 метров | 90 метров |
| Макс. производи | 240 л/сек (864 м3/час) | 173 л/сек (622,8 м3/час) | 57 л/сек (205,2 м3/час) |
| Макс. глубина погружения | 20 м | 20 м | 20 м |
| Размер сетчатого фильтра | 12 мм | 12 мм | 12 мм |
| Напорный патрубок | 8″ / 200 мм | 6″ / 150 мм | 4″ / 100 мм |
| Кабель | 20 метров: 4G16мм2 или 4G10мм2 | 20 метров: 4G16мм2 или 4G10мм2 | 20 метров: 4G16мм2 или 4G10мм2 |
| Габариты | 510 мм / 1345 мм | 510 мм / 1345 мм | 510 мм / 1345 мм |
| Вес | 285 кг | 285 кг | 285 кг |
| Номинальная мощность | 30 кВт | 37 кВт | 37 кВт |
| Макс. потребляемая мощность | 33 кВт | 41 кВт | 41 кВт |
| Частота вращения | 1465 Об/мин | 2950 Об/мин | 2950 Об/мин |
| Номинальный ток при 400 В | 57 A | 65 A | 65 A |
| Показатель pH | 5-8 | 5-8 | 5-8 |
Где применяется
По назначению Maxi относится к дренажному классу: под этим стоит понимать не отраслевую приписку, а требования к среде — состав, температуру, содержание твёрдой фазы.
Поэтому подбор идёт в два приёма: проверяют совместимость по жидкости (проход по твёрдым частицам — 12 мм), после чего ищут рабочую точку по кривой.
Подробнее по теме: Водоотлив на стройплощадке, Насос для откачки котлована, Насос для водопонижения и Дренажные насосы Grindex.
Как подобрать под задачу
Подбор ведут по рабочей точке, а не по максимумам: напор 23 метра достигается при нулевой подаче, а подача 240 л/сек (864 м3/час) — при нулевом напоре. Реальные значения лежат между этими краями и читаются по кривой характеристики — как читать характеристики насоса, что такое рабочая точка. Разбор самого понятия — напор насоса простыми словами.
Полный напор складывается из геометрической высоты и потерь в напорной линии. Диаметр линии берут не меньше патрубка 8″ / 200 мм: сужение съедает запас по подаче — расчёт насоса по напору и подаче, напорный рукав для насоса.
Допустимый размер включений для этой модели — 12 мм. Более крупные фракции требуют другого класса машины. Диапазон pH — 5-8; за его пределами берут исполнение из другого материала. Подробнее — проходной размер частиц, как выбрать насос под среду.
Подробнее о подборе: Дренажный или грязевой насос и pH среды и подбор насоса.
Питание и монтаж
Электрика: номинальная мощность 30 кВт, потребляемая 33 кВт, номинальный ток 57 A. Пусковой ток выше номинального, поэтому автомат и сечение кабеля подбирают с запасом, а не «впритык» — кабель насоса: длина и сечение.
Питание трёхфазное. Перед пуском проверяют направление вращения: при обратном чередовании фаз насос работает, но подача заметно ниже паспортной — и это самая частая причина жалоб на «слабый» новый насос.
Кабель в поставке — 20 метров:4G16мм2 или 4G10мм2. Вес 285 кг определяет способ подъёма: трос или цепь за проушину, но никогда за кабель. Глубина погружения — до 20 м. Габариты 510 мм / 1345 мм учитывают заранее, если насос опускают в приямок или колодец. Подробнее — монтаж насоса, ошибки эксплуатации.
Монтаж и подключение подробно: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Рядом стоит и другая беда — перегрев и как его не допустить.
Эксплуатация и ресурс
Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.
Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.
К режиму относятся и паспортные пределы: погружать глубже 20 м нельзя, среда должна укладываться в pH 5-8. Оба ограничения защищают уплотнение, а не двигатель, поэтому запаса по мощности здесь не хватит.
Регламент и типовые ошибки: когда менять рабочее колесо, от чего зависит ресурс, регламент обслуживания и консервация на зиму. Отдельно про уплотнение — сальник насоса.
Комплектация, поставка и документы
Комплектацию уточняют до заказа. Сам насос идёт с кабелем; напорная линия под патрубок 8″ / 200 мм, обратный клапан, трос и поплавок — отдельные позиции спецификации.
Длина кабеля в стандартной поставке — 20 метров:4G16мм2 или 4G10мм2. Если щит дальше, удлинение закладывают в спецификацию сразу: докупать его на объекте дороже и дольше — что входит в поставку.
До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.
Что ещё уточняют до заказа: на что смотреть при покупке, проверка поставщика, как отличить оригинал от подделки, поставки в регионы, подбор по описанию задачи и аренда вместо покупки.
Соседние модели серии
В серии есть более и менее производительные исполнения — Grindex Micro, Grindex Milli и Grindex Mini. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.
Полезное правило: если требуемая подача приходится на последнюю треть характеристики, лучше взять следующий типоразмер — работа у края кривой даёт перегрев и ускоренный износ уплотнения.
Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.
Частые вопросы
Какую подачу даст насос на моей высоте? Точное значение читают по кривой характеристики: паспортные 23 метра и 240 л/сек (864 м3/час) — крайние точки, одновременно они не достигаются. Пришлите высоту подъёма и длину линии — посчитаем рабочую точку.
Что будет, если в воде более крупные включения? Проход у этой модели — 12 мм. Более крупные фракции застревают в проточной части: подача падает, а машина может встать. В этом случае подбирают другой класс.
Можно ли запитать от бытовой сети? Нет, нужна трёхфазная сеть. Для бытовой сети в линейке есть однофазные модели.
Что входит в гарантию? Заводские дефекты. Износ проточной части в абразивной среде, повреждение кабельного ввода при подъёме за кабель и работа всухую гарантийными случаями не являются.
Как опускать насос в приямок? На тросе или цепи за подъёмную скобу — за кабель поднимать нельзя, рвётся кабельный ввод, вес модели 285 кг.
Ответы подробнее: как выбрать по питанию и что покрывает гарантия.
