Mini
Grindex (Швеция)

Grindex Mini

Grindex Mini — погружной насос. Приведены заводские данные для Mini, 50 Гц; однофазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

0,9 кВтМощность P2
pH 5–8Диапазон среды
11 × 5 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению1 фаза
Заводской код8122.211
Напорное присоединение по даташиту2”
Номинальная мощность P2 (даташит 2017)0,9 кВт
Макс. потребляемая мощность P1 (даташит 2017)1,2 кВт
Частота вращения (даташит 2017)2800 об/мин
Номинальный ток при 115 В (даташит 2017)11 А
Номинальный ток при 230 В (даташит 2017)5,2 А
Размер отверстий сетчатого фильтра / свободный проход11 × 5 мм
Высота насоса (даташит 2017)440 мм
Максимальная ширина (даташит 2017)185 мм
Масса по даташиту 201714,5 кг
Показатель pH по IOM5–8
Макс. глубина погружения по IOM5 м
Температура жидкости по IOM5–35 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 8

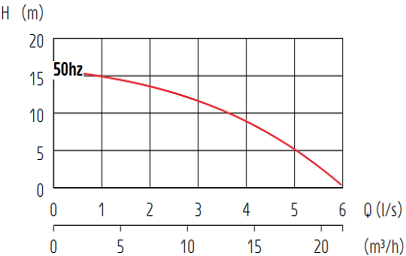

График рабочей области

Заводские кривые Grindex Mini — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 8. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 8 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 6.0, 2021-07, PDF 40 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Расхождение редакций. IOM 2021-07 для 8122.211 указывает 750 Вт и 2770 об/мин; Handbook 2017 и официальная HTML-таблица — 900 Вт и 2800 об/мин. Это конфликт редакций: электрические параметры конкретного насоса нужно подтвердить по шильдику. Приведённый график относится к Handbook 2017.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса напор насоса простыми словами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 5–8, погружение до 5 м, температура жидкости 5–35 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: как выбрать между классами и подбор по составу и pH.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Рядом стоит и другая беда — перегрев и как его не допустить.

Эксплуатация и ресурс

Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.

Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5–8, погружение до 5 м, температура жидкости 5–35 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Регламент и типовые ошибки: когда менять рабочее колесо, от чего зависит ресурс, регламент обслуживания и консервация на зиму. Отдельно про уплотнение — сальник насоса.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Пакет документов — паспорт с серийным номером, руководство, сертификаты — предоставляем до оплаты. Сроки поставки подтверждаем в счёте: сертификаты и документы, доставка по России.

Документы, доставка и подбор: Что проверить перед покупкой, Как проверить поставщика Grindex, Оригинал Grindex: как отличить от подделки, Насосы Grindex в регионах России, Услуга подбора насоса под задачу и Аренда насоса.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Micro, Grindex Milli и Grindex Minex Lite.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
