Minor N/H
Grindex (Швеция)

Grindex Minor N/H

Grindex Minor N/H — погружной насос. Приведены заводские данные для Minor N, Minor H, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

3,7 кВтМощность P2
pH 5–8Диапазон среды
10 ммПроход / фильтр

Характеристики

ПараметрMinor NMinor H
Частота для приведённых данных50 Гц50 Гц
Электропитание по исполнению3 фазы3 фазы
Заводской код8103.1818103.181
Напорное присоединение по даташиту4”3”
Номинальная мощность P2 (даташит 2017)3,7 кВт3,7 кВт
Макс. потребляемая мощность P1 (даташит 2017)4,4 кВт4,4 кВт
Частота вращения (даташит 2017)2885 об/мин2885 об/мин
Номинальный ток при 230 В (даташит 2017)13 А13 А
Номинальный ток при 400 В (даташит 2017)7,3 А7,3 А
Номинальный ток при 500 В (даташит 2017)5,9 А5,9 А
Номинальный ток при 1000 В (даташит 2017)2,9 А2,9 А
Размер отверстий сетчатого фильтра / свободный проход10 мм10 мм
Высота насоса (даташит 2017)768 мм768 мм
Максимальная ширина (даташит 2017)286 мм286 мм
Масса по даташиту 201748 кг48 кг
Показатель pH по IOM5–85–8
Макс. глубина погружения по IOM20 м20 м
Температура жидкости по IOMне выше 40 °Cне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 12Pump Handbook, 2017-05, стр. 12

График рабочей области

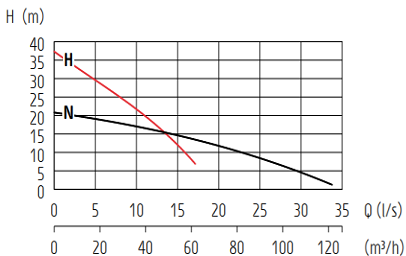

Заводские кривые Grindex Minor N/H — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 12. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Размерный чертёж Grindex Minor N/H — 8103.181 Minor · PDF 44 · N · DN100 и тандемУвеличить чертёж
8103.181 Minor · PDF 44 · N · DN100 и тандем
Оригинал Grindex (PDF)
Размерный чертёж Grindex Minor N/H — 8103.181 Minor · PDF 45 · H · DN75 и тандемУвеличить чертёж
8103.181 Minor · PDF 45 · H · DN75 и тандем
Оригинал Grindex (PDF)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 12 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 3.0, 2024-11, PDF 42 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса что такое напор насоса

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: Дренажный или грязевой насос и pH среды и подбор насоса.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Что делать, если машина греется — почему перегревается насос.

Эксплуатация и ресурс

Здесь главное — не сажать насос в осадок и не гонять его короткими циклами. Оба режима сокращают срок службы сильнее, чем сама перекачиваемая среда.

Промыть после работы в грязной воде важнее, чем кажется: схватившийся осадок снимают уже с разборкой корпуса. См. чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Регламент и типовые ошибки: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Узел, с которого начинаются протечки — сальник и уплотнения.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Micro, Grindex Milli и Grindex Mini.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
