Grindex Minette
Grindex Minette — погружной насос. Приведены заводские данные для Minette 1 ph, Minette 3 ph, 50 Гц; однофазное или трёхфазное питание — по столбцу таблицы. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.
Характеристики
| Параметр | Minette 1 ph | Minette 3 ph |
|---|---|---|
| Частота для приведённых данных | 50 Гц | 50 Гц |
| Электропитание по исполнению | 1 фаза | 3 фазы |
| Заводской код | 8102.172 | 8102.172 |
| Напорное присоединение по даташиту | 3” | 3” |
| Номинальная мощность P2 (даташит 2017) | 1,5 кВт | 2,2 кВт |
| Макс. потребляемая мощность P1 (даташит 2017) | 1,9 кВт | 2,7 кВт |
| Частота вращения (даташит 2017) | 2830 об/мин | 2800 об/мин |
| Номинальный ток при 230 В (даташит 2017) | 8,4 А | 8,1 А |
| Номинальный ток при 400 В (даташит 2017) | — | 4,5 А |
| Номинальный ток при 500 В (даташит 2017) | — | 3,6 А |
| Размер отверстий сетчатого фильтра / свободный проход | 9 мм | 9 мм |
| Высота насоса (даташит 2017) | 676 мм | 676 мм |
| Максимальная ширина (даташит 2017) | 240 мм | 240 мм |
| Масса по даташиту 2017 | 29 кг | 29 кг |
| Показатель pH по IOM | 5–8 | 5–8 |
| Макс. глубина погружения по IOM | 20 м | 20 м |
| Температура жидкости по IOM | не выше 40 °C | не выше 40 °C |
| Кабель: длина и сечение | По электрическому исполнению и комплектации | По электрическому исполнению и комплектации |
| Расход и напор | По заводской кривой своего исполнения, 50 Гц | По заводской кривой своего исполнения, 50 Гц |
| Редакция табличного даташита | Pump Handbook, 2017-05, стр. 11 | Pump Handbook, 2017-05, стр. 11 |

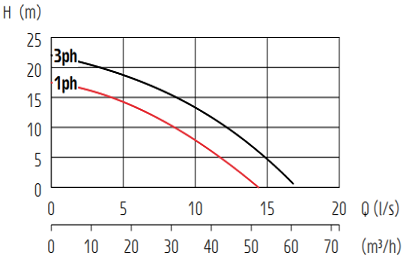

График рабочей области

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 11. Исполнение и фазность — по обозначениям на листе.
Почему Grindex
Заводские данные
Код, исполнение и частота питания
Документация
Паспорт, график и размерный чертёж
Рабочая точка
Подбор по подаче и полному напору
Точное исполнение
Сверка комплектации и шильдика
Где применяется
Заводские размерные чертежи
Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.
Увеличить чертёжОригинал Grindex (PDF)
Как подобрать под задачу
Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 11 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 4.0, 2024-11, PDF 44 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.
Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики насоса что такое рабочая точка напор насоса простыми словами
Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт насоса по напору и подаче напорный рукав для насоса
По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду
Подробнее о подборе: как выбрать между классами и подбор по составу и pH.
Питание и монтаж
Для приведённых исполнений предусмотрено однофазное или трёхфазное питание — по столбцу таблицы. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. как считают сечение кабеля
Для приведённых исполнений предусмотрено однофазное или трёхфазное питание — по столбцу таблицы. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.
Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации
По установке и питанию: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Рядом стоит и другая беда — перегрев и как его не допустить.
Эксплуатация и ресурс
В чистой и слабозагрязнённой воде машина работает годами без вмешательства. Ресурс сокращают две вещи: работа в осадке и частые пуски на малом объёме.
После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.
По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.
Обслуживание и ресурс: когда менять рабочее колесо, от чего зависит ресурс, регламент обслуживания и консервация на зиму. Отдельно про уплотнение — сальник насоса.
Комплектация, поставка и документы
Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.
Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку
Документы передаём до оплаты: паспорт с серийным номером, руководство по эксплуатации, сертификаты. Отгрузка со склада или под заказ — сроки подтверждаем письменно: сертификаты и документы, доставка по России.
По поставке и проверке: на что смотреть при покупке, проверка поставщика, как отличить оригинал от подделки, поставки в регионы, подбор по описанию задачи и аренда вместо покупки.
Соседние модели серии
Соседние модели сравнивают по рабочей точке и заводским данным. При переходе на другой типоразмер заново проверяют присоединения, габариты, массу, питание и условия обслуживания. Grindex Micro Grindex Milli Grindex Mini
Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.
Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.
Частые вопросы
Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.
Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.
Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное или трёхфазное питание — по столбцу таблицы. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.
Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
Смежные материалы: Однофазный или трёхфазный насос и Гарантия и сервис Grindex.
