Minex
Grindex (Швеция)

Grindex Minex

Grindex Minex — погружной насос. Приведены заводские данные для Minex 1 ph, Minex 3 ph, 50 Гц; однофазное или трёхфазное питание — по столбцу таблицы. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

1,4 кВт / 1,2 кВтМощность P2
pH 5–8Диапазон среды
7,5 ммПроход / фильтр

Характеристики

ПараметрMinex 1 phMinex 3 ph
Частота для приведённых данных50 Гц50 Гц
Электропитание по исполнению1 фаза3 фазы
Заводской код8101.1608101.172
Напорное присоединение по даташиту2”2”
Номинальная мощность P2 (даташит 2017)1,4 кВт1,2 кВт
Макс. потребляемая мощность P1 (даташит 2017)1,8 кВт1,6 кВт
Частота вращения (даташит 2017)2870 об/мин2740 об/мин
Номинальный ток при 230 В (даташит 2017)7,8 А4,7 А
Номинальный ток при 400 В (даташит 2017)—2,6 А
Номинальный ток при 500 В (даташит 2017)——
Размер отверстий сетчатого фильтра / свободный проход7,5 мм7,5 мм
Высота насоса (даташит 2017)646 мм616 мм
Максимальная ширина (даташит 2017)200 мм200 мм
Масса по даташиту 201725 кг21,5 кг
Показатель pH по IOM5–85–8
Макс. глубина погружения по IOM20 м20 м
Температура жидкости по IOMне выше 40 °Cне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 10Pump Handbook, 2017-05, стр. 10

График рабочей области

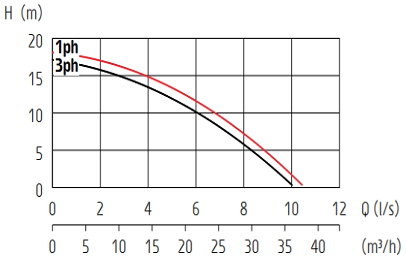

Заводские кривые Grindex Minex — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 10. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Размерный чертёж Grindex Minex — 8101.160/.172 Minex · PDF 47 · Код 8101.160Увеличить чертёж
8101.160/.172 Minex · PDF 47 · Код 8101.160
Оригинал Grindex (PDF)
Размерный чертёж Grindex Minex — 8101.160/.172 Minex · PDF 48 · Код 8101.172Увеличить чертёж
8101.160/.172 Minex · PDF 48 · Код 8101.172
Оригинал Grindex (PDF)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 10 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 4.0, 2024-11, PDF 44 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса объяснение с примерами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

Отверстия сетчатого фильтра по даташиту — 7,5 мм. Это размер фильтра, а не универсальный предел абразивности жидкости; состав среды и допустимую область работы проверяют по IOM. проходной размер частиц как выбрать насос под среду

Разбор по шагам: Дренажный или грязевой насос.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено однофазное или трёхфазное питание — по столбцу таблицы. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

В чистой и слабозагрязнённой воде машина работает годами без вмешательства. Ресурс сокращают две вещи: работа в осадке и частые пуски на малом объёме.

После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.

Частота вращения — 2860 Об/мин. От неё зависит и износ, и шум: снижать её частотником имеет смысл только вместе с пересчётом рабочей точки, иначе насос уходит из оптимальной зоны характеристики.

Обслуживание и ресурс: Замена рабочего колеса, Срок службы погружного насоса, Обслуживание насоса и Хранение насоса зимой. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.

Что ещё уточняют до заказа: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

В серии есть более и менее производительные исполнения — Grindex Micro, Grindex Milli и Grindex Mini. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.

Соседнюю модель сравнивают по рабочей точке, допустимой области эксплуатации, составу жидкости и условиям монтажа. Решение принимают по заводскому графику и руководству выбранного исполнения.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное или трёхфазное питание — по столбцу таблицы. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что входит в гарантию? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

Как опускать насос в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
