Milli
Grindex (Швеция)

Grindex Milli

Grindex Milli — погружной насос. Приведены заводские данные для Milli, 50 Гц; однофазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

0,42 кВтМощность P2
pH 5–8Диапазон среды
6,2 ммПроход / фильтр

Характеристики

Частота для приведённых данных50 Гц
Электропитание по исполнению1 фаза
Заводской код8125.230
Напорное присоединение по даташиту2”
Номинальная мощность P2 (даташит 2017)0,42 кВт
Макс. потребляемая мощность P1 (даташит 2017)0,59 кВт
Частота вращения (даташит 2017)2760 об/мин
Номинальный ток при 115 В (даташит 2017)5,1 А
Номинальный ток при 230 В (даташит 2017)2,7 А
Размер отверстий сетчатого фильтра / свободный проход6,2 мм
Высота насоса (даташит 2017)464 мм
Максимальная ширина (даташит 2017)188 мм
Масса по даташиту 201713 кг
Показатель pH по IOM5–8
Макс. глубина погружения по IOM5 м
Температура жидкости по IOM5–35 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 7

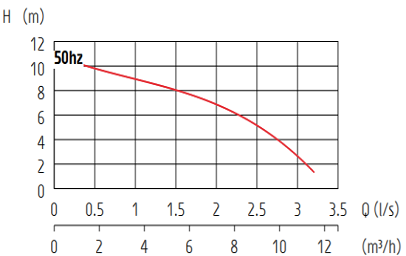

График рабочей области

Заводские кривые Grindex Milli — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 7. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 7 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 6.0, 2021-07, PDF 40 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Расхождение редакций. IOM 2021-07: высота 459 мм и диаметр 190 мм; справочник 2017: 464 и 188 мм. Размеры относятся к указанной редакции документа.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. методика расчёта

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. напорный рукав рабочая точка насоса объяснение с примерами

По указанному IOM: pH 5–8, погружение до 5 м, температура жидкости 5–35 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

По теме подбора: что стоит за паспортными цифрами, чем дренажный отличается от грязевого и как кислотность среды влияет на выбор.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

В чистой и слабозагрязнённой воде машина работает годами без вмешательства. Ресурс сокращают две вещи: работа в осадке и частые пуски на малом объёме.

После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5–8, погружение до 5 м, температура жидкости 5–35 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Обслуживание и ресурс: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Документы передаём до оплаты: паспорт с серийным номером, руководство по эксплуатации, сертификаты. Отгрузка со склада или под заказ — сроки подтверждаем письменно: сертификаты и документы, доставка по России.

По поставке и проверке: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

Соседние модели сравнивают по рабочей точке и заводским данным. При переходе на другой типоразмер заново проверяют присоединения, габариты, массу, питание и условия обслуживания. Grindex Micro Grindex Mini Grindex Minex Lite

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено однофазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Как оформляется гарантия? По паспорту с серийным номером. Не покрываются износ на абразиве, сухой ход и механические повреждения кабеля.

Сколько весит и войдёт ли в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
