Major N / H
Grindex (Швеция)

Grindex Major N / H

Grindex Major N / H — погружной насос. Приведены заводские данные для Major N, Major H, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

5,6 кВтМощность P2
pH 5–8Диапазон среды
10 ммПроход / фильтр

Характеристики

ПараметрMajor NMajor H
Частота для приведённых данных50 Гц50 Гц
Электропитание по исполнению3 фазы3 фазы
Заводской код8104.1818104.181
Напорное присоединение по даташиту4”3”
Номинальная мощность P2 (даташит 2017)5,6 кВт5,6 кВт
Макс. потребляемая мощность P1 (даташит 2017)6,6 кВт6,6 кВт
Частота вращения (даташит 2017)2895 об/мин2895 об/мин
Номинальный ток при 230 В (даташит 2017)19 А19 А
Номинальный ток при 400 В (даташит 2017)11 А11 А
Номинальный ток при 500 В (даташит 2017)8,7 А8,7 А
Номинальный ток при 1000 В (даташит 2017)4,3 А4,3 А
Размер отверстий сетчатого фильтра / свободный проход10 мм10 мм
Высота насоса (даташит 2017)768 мм768 мм
Максимальная ширина (даташит 2017)286 мм286 мм
Масса по даташиту 201750 кг50 кг
Показатель pH по IOM5–85–8
Макс. глубина погружения по IOM20 м20 м
Температура жидкости по IOMне выше 40 °Cне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 13Pump Handbook, 2017-05, стр. 13

График рабочей области

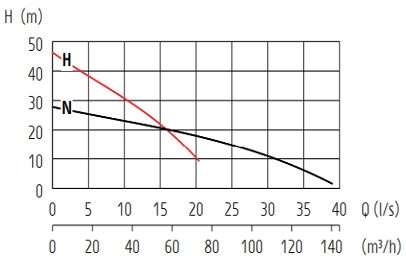

Заводские кривые Grindex Major N / H — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 13. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Размерный чертёж Grindex Major N / H — 8104.181 Major · PDF 44 · N · DN100 и тандемУвеличить чертёж
8104.181 Major · PDF 44 · N · DN100 и тандем
Оригинал Grindex (PDF)
Размерный чертёж Grindex Major N / H — 8104.181 Major · PDF 45 · H · DN75 и тандемУвеличить чертёж
8104.181 Major · PDF 45 · H · DN75 и тандем
Оригинал Grindex (PDF)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 13 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 3.0, 2024-11, PDF 42 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики насоса что такое рабочая точка объяснение с примерами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт насоса по напору и подаче напорный рукав для насоса

По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Подробнее о подборе: Дренажный или грязевой насос и pH среды и подбор насоса.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

Ресурс в этой среде определяется не износом гидравлики, а режимом: циклы «пуск-остановка» каждые несколько минут изнашивают двигатель быстрее непрерывной работы.

Промывка после смены в загрязнённой среде занимает минуты и экономит разборку: осадок внутри схватывается. Подробно — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

По эксплуатации: Замена рабочего колеса, Срок службы погружного насоса, Обслуживание насоса и Хранение насоса зимой. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Документы передаём до оплаты: паспорт с серийным номером, руководство по эксплуатации, сертификаты. Отгрузка со склада или под заказ — сроки подтверждаем письменно: сертификаты и документы, доставка по России.

По поставке и проверке: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Micro, Grindex Milli и Grindex Mini.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что не покрывает гарантия? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

На какую глубину можно погружать? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
