Master N/H/SH
Grindex (Швеция)

Grindex Master N/H/SH

Grindex Master N/H/SH — погружной насос. Приведены заводские данные для Master N, Master H, Master SH, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

10 кВтМощность P2
pH 5–8Диапазон среды
10 ммПроход / фильтр

Характеристики

ПараметрMaster NMaster HMaster SH
Частота для приведённых данных50 Гц50 Гц50 Гц
Электропитание по исполнению3 фазы3 фазы3 фазы
Заводской код8105.1828105.1828105.182
Напорное присоединение по даташиту6”4”3”
Номинальная мощность P2 (даташит 2017)10 кВт10 кВт10 кВт
Макс. потребляемая мощность P1 (даташит 2017)11,7 кВт11,7 кВт11,7 кВт
Частота вращения (даташит 2017)2855 об/мин2855 об/мин2855 об/мин
Номинальный ток при 230 В (даташит 2017)33 А33 А33 А
Номинальный ток при 400 В (даташит 2017)19 А19 А19 А
Номинальный ток при 500 В (даташит 2017)15 А15 А15 А
Номинальный ток при 1000 В (даташит 2017)8 А8 А8 А
Размер отверстий сетчатого фильтра / свободный проход10 мм10 мм10 мм
Высота насоса (даташит 2017)832 мм832 мм887 мм
Максимальная ширина (даташит 2017)346 мм346 мм346 мм
Масса по даташиту 201780 кг80 кг98 кг
Показатель pH по IOM5–85–85–8
Макс. глубина погружения по IOM20 м20 м20 м
Температура жидкости по IOMне выше 40 °Cне выше 40 °Cне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 14Pump Handbook, 2017-05, стр. 14Pump Handbook, 2017-05, стр. 14

График рабочей области

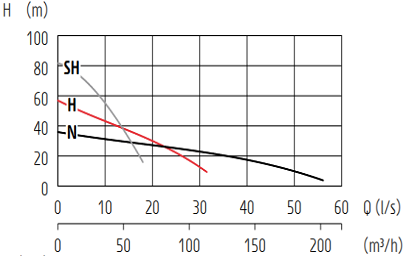

Заводские кривые Grindex Master N/H/SH — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 14. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Размерный чертёж Grindex Master N/H/SH — 8105.182 Master · PDF 51 · N · DN150 и тандемУвеличить чертёж
8105.182 Master · PDF 51 · N · DN150 и тандем
Оригинал Grindex (PDF)
Размерный чертёж Grindex Master N/H/SH — 8105.182 Master · PDF 52 · H · DN100 и тандемУвеличить чертёж
8105.182 Master · PDF 52 · H · DN100 и тандем
Оригинал Grindex (PDF)
Размерный чертёж Grindex Master N/H/SH — 8105.182 Master · PDF 53 · H · DN75 и тандемУвеличить чертёж
8105.182 Master · PDF 53 · H · DN75 и тандем
Оригинал Grindex (PDF)
Размерный чертёж Grindex Master N/H/SH — 8105.182 Master · PDF 54 · SH · DN75 и тандемУвеличить чертёж
8105.182 Master · PDF 54 · SH · DN75 и тандем
Оригинал Grindex (PDF)
Размерный чертёж Grindex Master N/H/SH — 8105.182 Master · PDF 55 · SH · DN100 и тандемУвеличить чертёж
8105.182 Master · PDF 55 · SH · DN100 и тандем
Оригинал Grindex (PDF)

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 14 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 4.0, 2024-11, PDF 49 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. методика расчёта

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. напорный рукав рабочая точка насоса напор насоса простыми словами

По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

По теме подбора: что стоит за паспортными цифрами, чем дренажный отличается от грязевого и как кислотность среды влияет на выбор.

Питание и монтаж

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. кабель насоса

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Что почитать перед монтажом: подключение к сети и защита, автоматика по уровню и чем опасен сухой ход. Рядом стоит и другая беда — перегрев и как его не допустить.

Эксплуатация и ресурс

В чистой и слабозагрязнённой воде машина работает годами без вмешательства. Ресурс сокращают две вещи: работа в осадке и частые пуски на малом объёме.

После работы в мутной воде насос и напорную линию промывают: застывший осадок превращает следующий пуск в разборку. Регламент — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

Обслуживание и ресурс: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Отдельно про уплотнение — сальник насоса.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Пакет документов — паспорт с серийным номером, руководство, сертификаты — предоставляем до оплаты. Сроки поставки подтверждаем в счёте: сертификаты и документы, доставка по России.

Документы, доставка и подбор: Что проверить перед покупкой, Как проверить поставщика Grindex, Оригинал Grindex: как отличить от подделки, Насосы Grindex в регионах России, Услуга подбора насоса под задачу и Аренда насоса.

Соседние модели серии

Если рабочая точка не попадает в характеристику этой машины, смотреть стоит не на соседний класс, а на соседний типоразмер той же серии: Grindex Micro, Grindex Milli и Grindex Mini.

Сравнение корректно вести по одному числу — подаче при вашем полном напоре. Мощность для этого не годится: два насоса с одинаковым киловаттом дают разную подачу на одном и том же напоре.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Что входит в гарантию? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.

Как опускать насос в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
