Grindex Matador N/H
Grindex Matador N/H — погружной насос. Приведены заводские данные для Matador N, Matador H, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.
Характеристики
| Параметр | Matador N | Matador H |
|---|---|---|
| Частота для приведённых данных | 50 Гц | 50 Гц |
| Электропитание по исполнению | 3 фазы | 3 фазы |
| Заводской код | 8106.181 | 8106.181 |
| Напорное присоединение по даташиту | 6” | 4” |
| Номинальная мощность P2 (даташит 2017) | 18 кВт | 18 кВт |
| Макс. потребляемая мощность P1 (даташит 2017) | 20 кВт | 20 кВт |
| Частота вращения (даташит 2017) | 2905 об/мин | 2905 об/мин |
| Номинальный ток при 230 В (даташит 2017) | 56 А | 56 А |
| Номинальный ток при 400 В (даташит 2017) | 33 А | 33 А |
| Номинальный ток при 500 В (даташит 2017) | 26 А | 26 А |
| Номинальный ток при 1000 В (даташит 2017) | 14 А | 14 А |
| Размер отверстий сетчатого фильтра / свободный проход | 12 мм | 12 мм |
| Высота насоса (даташит 2017) | 954 мм | 954 мм |
| Максимальная ширина (даташит 2017) | 395 мм | 395 мм |
| Масса по даташиту 2017 | 131 кг | 131 кг |
| Показатель pH по IOM | 5–8 | 5–8 |
| Макс. глубина погружения по IOM | 20 м | 20 м |
| Температура жидкости по IOM | не выше 40 °C | не выше 40 °C |
| Кабель: длина и сечение | По электрическому исполнению и комплектации | По электрическому исполнению и комплектации |
| Расход и напор | По заводской кривой своего исполнения, 50 Гц | По заводской кривой своего исполнения, 50 Гц |
| Редакция табличного даташита | Pump Handbook, 2017-05, стр. 15 | Pump Handbook, 2017-05, стр. 15 |

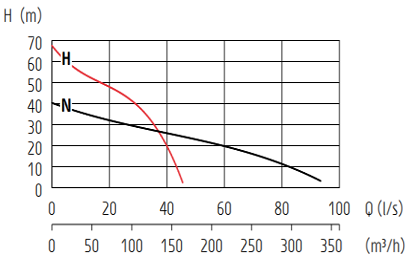

График рабочей области

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 15. Исполнение и фазность — по обозначениям на листе.
Почему Grindex
Заводские данные
Код, исполнение и частота питания
Документация
Паспорт, график и размерный чертёж
Рабочая точка
Подбор по подаче и полному напору
Точное исполнение
Сверка комплектации и шильдика
Где применяется
Заводские размерные чертежи
Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.
Увеличить чертёжОригинал Grindex (PDF)
Как подобрать под задачу
Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 15 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 4.0, 2024-11, PDF 43 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.
Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. методика расчёта
Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. напорный рукав рабочая точка насоса что такое напор насоса
По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду
По теме подбора: Как читать характеристики насоса, Дренажный или грязевой насос и pH среды и подбор насоса.
Питание и монтаж
Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. как считают сечение кабеля
Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.
Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации
По установке и питанию: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Что делать, если машина греется — почему перегревается насос.
Эксплуатация и ресурс
Ресурс в этой среде определяется не износом гидравлики, а режимом: циклы «пуск-остановка» каждые несколько минут изнашивают двигатель быстрее непрерывной работы.
Промывка после смены в загрязнённой среде занимает минуты и экономит разборку: осадок внутри схватывается. Подробно — чистка насоса от ила и песка, как продлить ресурс насоса.
По указанному IOM: pH 5–8, погружение до 20 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.
По эксплуатации: износ и замена колеса, сколько служит погружной насос, что входит в обслуживание и как хранить насос в межсезонье. Узел, с которого начинаются протечки — сальник и уплотнения.
Комплектация, поставка и документы
Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.
Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку
До оплаты высылаем паспорт с серийным номером, руководство и сертификаты, а сроки отгрузки фиксируем письменно: сертификаты и документы, доставка по России.
Что ещё уточняют до заказа: Что проверить перед покупкой, Как проверить поставщика Grindex, Оригинал Grindex: как отличить от подделки, Насосы Grindex в регионах России, Услуга подбора насоса под задачу и Аренда насоса.
Соседние модели серии
Соседние модели сравнивают по рабочей точке и заводским данным. При переходе на другой типоразмер заново проверяют присоединения, габариты, массу, питание и условия обслуживания. Grindex Micro Grindex Milli Grindex Mini
Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.
Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.
Частые вопросы
Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.
Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.
Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.
Что входит в гарантию? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
Как опускать насос в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
Ответы подробнее: 220 В или 380 В и условия гарантии и сервис.
