Mega N/H
Grindex (Швеция)

Grindex Mega N/H

Grindex Mega N/H — погружной насос. Приведены заводские данные для Mega N, Mega H, 50 Гц; трёхфазное питание. Электрические и справочные габаритные данные относятся к указанной редакции даташита, ограничения среды — к IOM.

90 кВтМощность P2
pH 6–13Диапазон среды
10 ммПроход / фильтр

Характеристики

ПараметрMega NMega H
Частота для приведённых данных50 Гц50 Гц
Электропитание по исполнению3 фазы3 фазы
Заводской код8124.4008124.400
Напорное присоединение по даташиту6” (DN150)4” (DN100)
Номинальная мощность P2 (даташит 2017)90 кВт90 кВт
Макс. потребляемая мощность P1 (даташит 2017)95 кВт95 кВт
Частота вращения (даташит 2017)2965 об/мин2965 об/мин
Номинальный ток при 400 В (даташит 2017)148 А148 А
Номинальный ток при 500 В (даташит 2017)117 А117 А
Номинальный ток при 1000 В (даташит 2017)60 А60 А
Размер отверстий сетчатого фильтра / свободный проход10 мм10 мм
Высота насоса (даташит 2017)770 мм1250 мм
Диаметр (даташит 2017)620 мм620 мм
Максимальная ширина (даташит 2017)1180 мм700 мм
Масса по даташиту 2017900 кг985 кг
Показатель pH по IOM6–136–13
Макс. глубина погружения по IOM75 м75 м
Температура жидкости по IOMне выше 40 °Cне выше 40 °C
Кабель: длина и сечениеПо электрическому исполнению и комплектацииПо электрическому исполнению и комплектации
Расход и напорПо заводской кривой своего исполнения, 50 ГцПо заводской кривой своего исполнения, 50 Гц
Редакция табличного даташитаPump Handbook, 2017-05, стр. 20Pump Handbook, 2017-05, стр. 20

График рабочей области

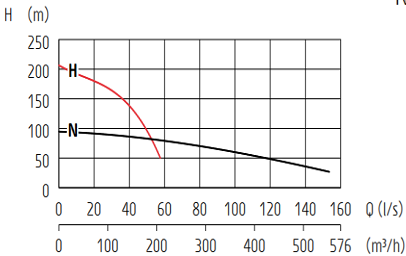

Заводские кривые Grindex Mega N/H — 50 Гц

Заводские кривые · 50 Гц. Grindex Pump Handbook, май 2017, стр. 20. Исполнение и фазность — по обозначениям на листе.

Почему Grindex

Заводские данные

Код, исполнение и частота питания

Документация

Паспорт, график и размерный чертёж

Рабочая точка

Подбор по подаче и полному напору

Точное исполнение

Сверка комплектации и шильдика

Где применяется

Строительные объекты
Шахты и карьеры
Промышленные предприятия
ЖКХ и очистные сооружения

Заводские размерные чертежи

Откройте лист, чтобы рассмотреть размеры. Габариты, масса и присоединения относятся к заводскому коду и исполнению на чертеже: при подборе сверьте их с табличкой насоса.

Как подобрать под задачу

Заводские источники и редакции. Grindex Pump Handbook 50 Гц, май 2017, стр. 20 — код, электрические данные, справочные размеры и масса. Grindex IOM, ред. 7.0, 2019-12, PDF 49 — ограничения применения. Монтажные размеры зависят от патрубка и редакции; используйте лист своего исполнения.

Расхождение редакций. Здесь приведён код 8124.400 из Handbook 2017, не новая версия 8124.401. IOM для .400 указывает 2955 об/мин вместо 2965 об/мин в Handbook 2017. Не переносите параметры между кодами и редакциями.

Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой. как читать характеристики рабочая точка насоса объяснение с примерами

Присоединение выбирают по столбцу конкретного исполнения и его размерному чертежу. Диаметр напорной линии рассчитывают с учётом подачи, длины трассы и потерь давления; общий патрубок для всех исполнений модели не предполагается. расчёт по напору и подаче напорный рукав

По указанному IOM: pH 6–13, погружение до 75 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение. проходной размер частиц как выбрать насос под среду

Разбор по шагам: как выбрать между классами и подбор по составу и pH.

Питание и монтаж

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса. кабель насоса: длина и сечение

Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. монтаж насоса ошибки эксплуатации

Монтаж и подключение подробно: схема подключения насоса, поплавковый выключатель на насосе и как защититься от сухого хода. Смежная причина отказов — перегрев двигателя.

Эксплуатация и ресурс

Ресурс в этой среде определяется не износом гидравлики, а режимом: циклы «пуск-остановка» каждые несколько минут изнашивают двигатель быстрее непрерывной работы.

Промывка после смены в загрязнённой среде занимает минуты и экономит разборку: осадок внутри схватывается. Подробно — чистка насоса от ила и песка, как продлить ресурс насоса.

По указанному IOM: pH 6–13, погружение до 75 м, температура жидкости не выше 40 °C. Указанные ограничения нельзя переносить на другую редакцию, материал уплотнения или специальное исполнение.

По эксплуатации: Замена рабочего колеса, Срок службы погружного насоса, Обслуживание насоса и Хранение насоса зимой. Про торцевое уплотнение — что это и когда менять.

Комплектация, поставка и документы

Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель. что входит в поставку

Документы передаём до оплаты: паспорт с серийным номером, руководство по эксплуатации, сертификаты. Отгрузка со склада или под заказ — сроки подтверждаем письменно: сертификаты и документы, доставка по России.

По поставке и проверке: чек-лист перед заказом, как не ошибиться с поставщиком, признаки оригинального насоса, работа с региональными объектами, поможем подобрать модель и когда выгоднее арендовать.

Соседние модели серии

В серии есть более и менее производительные исполнения — Grindex Micro, Grindex Milli и Grindex Mini. Ими и закрывают случаи, когда расчётная точка легла у самого края кривой.

Соседнюю модель сравнивают по рабочей точке, допустимой области эксплуатации, составу жидкости и условиям монтажа. Решение принимают по заводскому графику и руководству выбранного исполнения.

Перечень серии и порядок подбора: Дренажные насосы Grindex и Как выбрать насос Grindex под задачу.

Частые вопросы

Какую подачу даст насос на моей высоте? Рабочую точку выбирают по заводской кривой для конкретного исполнения и частоты 50 Гц с учётом высоты подъёма и потерь в линии. Максимальный расход и максимальный напор не являются одной рабочей точкой.

Что будет, если в воде более крупные включения? Свободный проход и размеры отверстий фильтра приведены в заводской таблице для каждого исполнения. Размер отверстия не равен универсальному допустимому диаметру абразивных включений; состав жидкости проверяют отдельно.

Можно ли запитать от бытовой сети? Для приведённых исполнений предусмотрено трёхфазное питание. P2 — мощность на валу, P1 — потребляемая мощность; напряжение и номинальный ток выбирают по соответствующему столбцу и шильдику насоса.

Как оформляется гарантия? По паспорту с серийным номером. Не покрываются износ на абразиве, сухой ход и механические повреждения кабеля.

Сколько весит и войдёт ли в приямок? Длину и сечение кабеля, присоединение и массу проверяют для конкретной комплектации. В таблице габариты и масса подписаны по редакции даташита; монтажные размеры и варианты патрубков показаны на заводских чертежах. Поднимать насос следует за предусмотренную скобу, а не за кабель.
